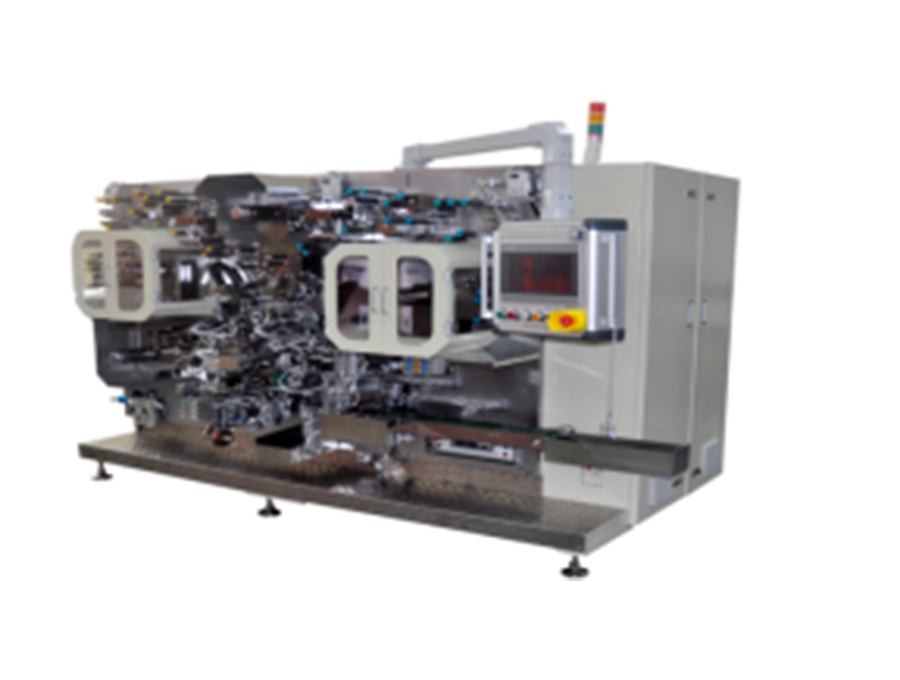

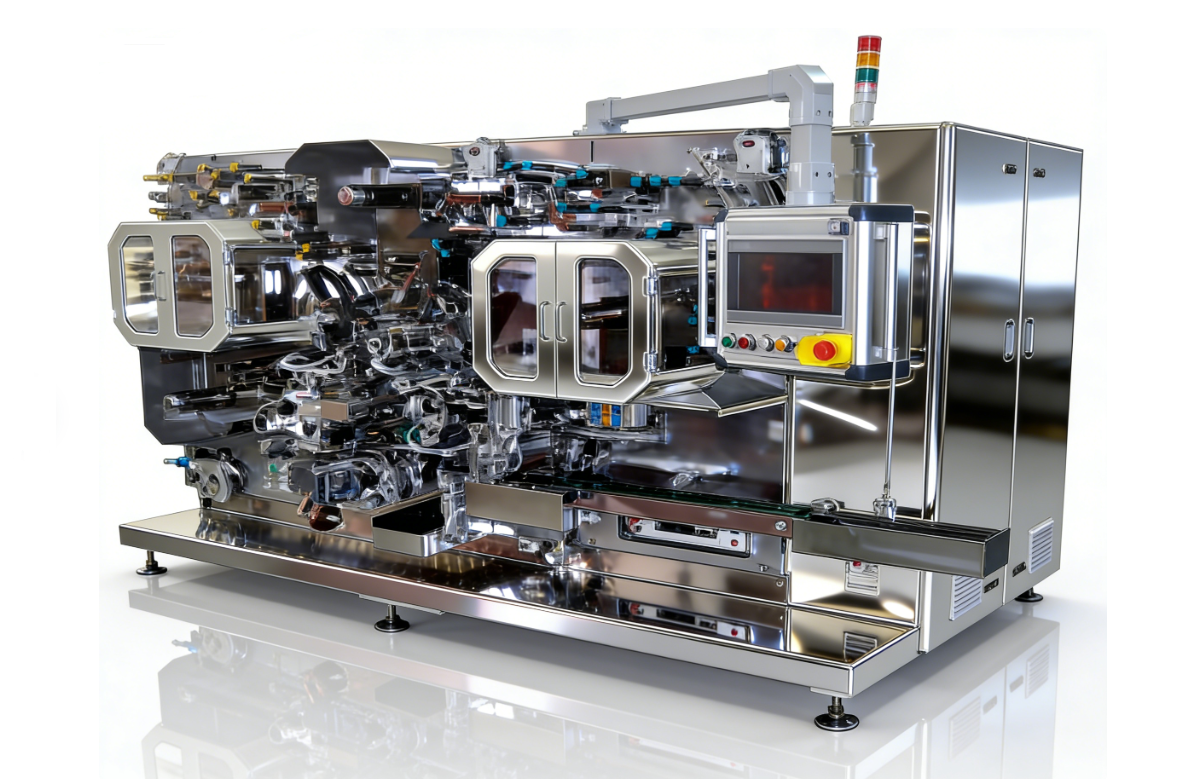

全自动双针方形小聚合物卷绕机 GRS-SZD-60
| 设备介绍 本设备适用于小方形聚合物电芯的全自动精密卷绕。设备的工作流程：人工将正极片卷料、负极片卷料、隔膜卷料和终止胶带分别装入对应的挂轴上 并按物料走向图安装到工 |
|
主要功能特点： 1. 卷绕头采用公司自主专利技术的双工位卷针带插片功能卷绕机构。 2. 隔膜供料采用公司自主专利技术的隔膜放卷、张力、纠偏一体化模块。 3. 极片供料纠偏采用放卷纠偏、过程纠偏、入片卷绕纠偏共3道纠偏系统。 4. 设备操作简单，性能稳定，维护方便等特点 |
| 项目 | 规格\参数 |
| 卷针规格 | 可调卷针8~30mm(固定卷针4.0~10.0mm可定制) |
| 电芯厚度mm | 1.5~8 |
| 电芯宽度mm | 21~38/(12~21) |
| 电芯高度 | 10~60 |
| 隔膜宽度 | 10～60 mm |
| 极片宽度 | 8～58 mm |
| 极片长度 | 180～600 mm |
| 胶带宽度 | 8～16 mm |
| 卷绕精度 | 隔膜与负极、负极与正极片对齐误差均≦±0.5 mm |
| 插片针规格 | 3.0*0.7mm、4.2*1.5mm、8*2.0mm |
| 生产能力 | 8～15 PPM(与极片长度及人工操作上料速度有关) |
...
...
