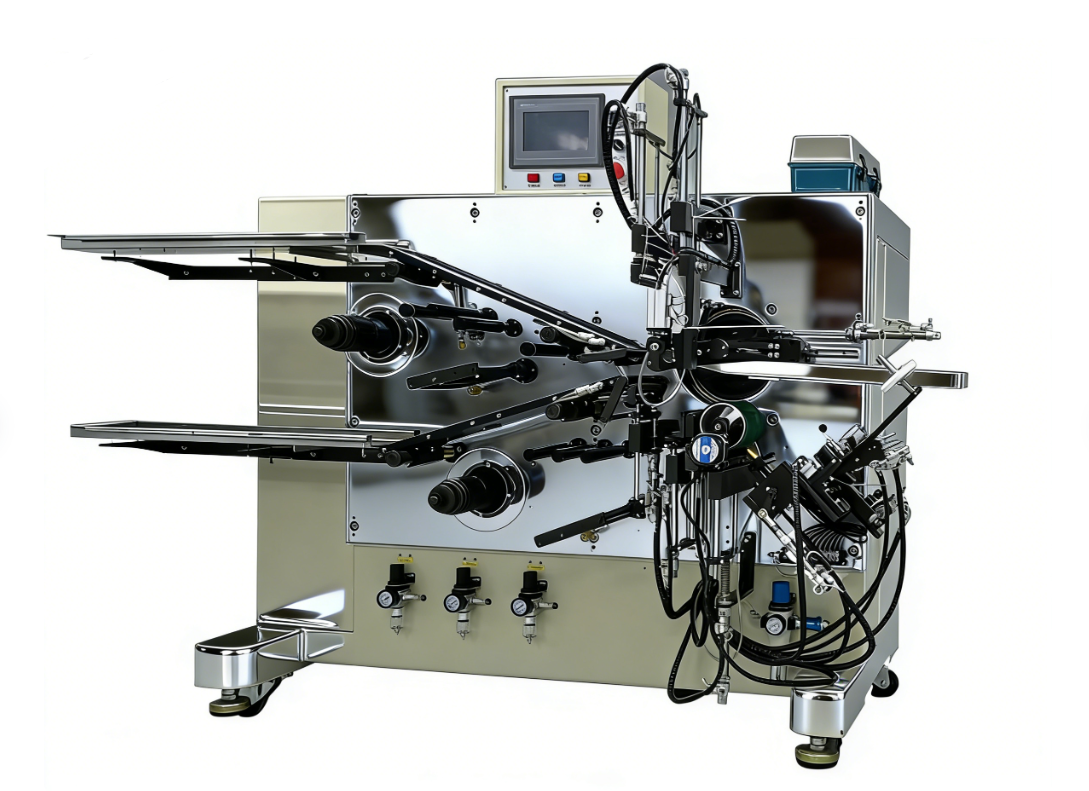

100方型聚合物半自动卷绕机GRS-BZD-100S

功能概述 本机主要用于方型锂离子电池电芯的精密卷绕。工作过程如下:人工将正、负极片分别导入卷绕部,与隔膜隔叠,按工艺要求进行卷绕,自动贴付终止胶带,电芯自动下

推荐产品 Recommended Products

产品参数 Product Parameters

一、 基本参数
    1.空间:1500 mm(L)×1300mm(D)×1500mm(H);
2.电源:220 VAC±5﹪,单相,1 KW;
3.气源:5~7 kgf/cm²,100 l/min;
4.无腐蚀性气体、液体、爆炸性气体
    5.颜色:供方标准色样(国际暖灰色1C)
二、 技术参数
1、 卷针组合宽度:16~60mm;
2、 隔膜宽度:30~100 mm;
3、 极片宽度:28~98 mm;
4、 极片长度:300~1500 mm;
5、 终止胶带宽度:8~15 mm;
6、 卷绕精度:隔膜与负极、负极与正极片对齐误差均小于±0.5 mm;
对材料的要求:
A、极片的宽度误差小于0.1mm;
B、极片的“S”弯曲误差小于0.5mm/1000mm,且不可有翘边现象;
C、隔膜料卷塔形误差小于±0.2mm,且不可有翘边现象;
7、设备能力:4~8 PPM (与极片长度及人工上料速度有关);
8、鼓壳率:电芯厚度≤6mm, 鼓壳率〈2%;电芯厚度〉6mm, 鼓壳率〈3%;
三、 工艺性能
1. 采用双卷针结构,卷针宽度可以连续调整;
2. 人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料;
3. 贴胶带采用竖贴方式,贴胶平整,贴胶位置可精准控制且不会将电芯拉紧;贴胶稳定可靠;
4. 卷针卷绕采用变角速度旋转技术,使隔膜与极片供料的线速度相对恒定,即达到卷绕过程中的恒张力目的,保证电芯卷绕整齐一致。
5. 两卷隔膜主动放卷,通过连接在张力摆臂轴上的编码器实时检测隔膜张力信号,由PLC处理后控制隔膜放卷步进电机主动跟随张力变化而变速放料,以达到隔膜张力恒定的目的。同时辅以气缸张力控制技术,可在卷绕程中自动平滑调整张力。
6. 隔膜张力控制如图示:
7.上述的变角速度卷绕技术、编码器检测张力隔膜放卷变速跟随技术,辅助气缸张力自动调整技术,与竖贴胶带技术同时采用,能有效减少电芯鼓壳,将电芯鼓壳控制在极低的水平。
8.具有极片粉尘清除装置。
9.可实现极片外包收尾或隔膜外包收尾。
10.卷出的电芯无破损、抽芯及极片错位现象。
11. 具有产出统计功能。
12.整机运行稳定,控制可靠,操作方便。
