基本参数
    1.空间：1500 mm（L）×1300mm（D）×1500mm（H）；
2.电源：220 VAC±5﹪，单相，1 KW；
3.气源：5～7 kgf/cm²，100 l/min；
4.无腐蚀性气体、液体、爆炸性气体
  5.颜色：供方标准色样（国际暖灰色1C）;
技术参数
1、 卷针组合宽度：30～80mm 80～120mm；
2、 隔膜宽度：60～180 mm，厚度0.012-0.045mm；
3、 极片宽度：58～178 mm，厚度0.1-0.2mm；
4、 极片长度：300～3000 mm，厚度0.1-0.2mm；
5、 终止胶带宽度：8～20 mm，厚度0.025-0.1mm；
6、 卷绕精度：隔膜与负极、负极与正极片对齐误差均小于±0.2 mm；
对材料的要求：
A、极片的宽度误差小于0.2mm；
B、极片的“S”弯曲误差小于0.5mm/1000mm，且不可有翘边现象；
C、隔膜料卷塔形误差小于±0.2mm，且不可有翘边现象；
7、设备能力：5～10 PPM (与极片长度及人工上料速度有关)；
8、鼓壳率：电芯厚度≤6mm， 鼓壳率〈2%；电芯厚度〉6mm, 鼓壳率〈3%；
9、合格率：≧99%（非设备因素除外）
工艺性能
1. 采用双卷针结构，卷针宽度可以连续调整；
2. 人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料；
3. 贴胶带采用竖贴方式，贴胶平整，贴胶位置可精准控制且不会将电芯拉紧；贴胶稳定可靠；
4. 卷针卷绕采用变角速度旋转技术，使隔膜与极片供料的线速度相对恒定，即达到卷绕过程中的恒张力目的，保证电芯卷绕整齐一致。
5. 两卷隔膜主动放卷，通过连接在张力摆臂轴上的编码器实时检测隔膜张力信号，由PLC处理后控制隔膜放卷步进电机主动跟随张力变化而变速放料，以达到隔膜张力恒定的目的。同时辅以气缸张力控制技术，可在卷绕程中自动平滑调整张力。
6. 隔膜张力控制如图示：
7.上述的变角速度卷绕技术、编码器检测张力隔膜放卷变速跟随技术，辅助气缸张力自动调整技术，与竖贴胶带技术同时采用，能有效减少电芯鼓壳，将电芯鼓壳控制在极低的水平。
8.具有极片粉尘清除装置。
9.可实现极片外包收尾或隔膜外包收尾。
10.卷出的电芯无破损、抽芯及极片错位现象。
11.具有产出统计功能。
12.整机运行稳定，控制可靠，操作方便。
主要部件配置
一、 机械部分：

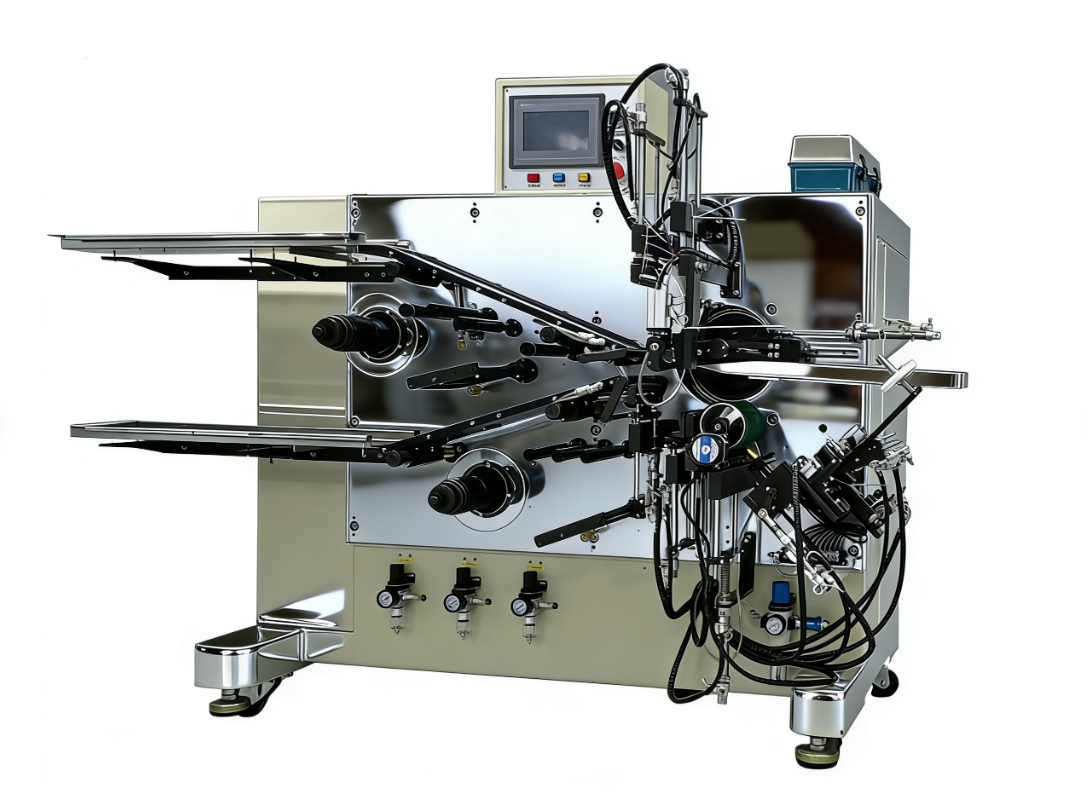

本设备由隔膜放卷装置、极片导向装置、卷绕装置及工位转换装置、贴胶装置、下料装置以及控制系统等组成。分述如下：
1. 隔膜放卷装置（二套）：由隔膜放卷机构、张力控制机构、过渡轮等组成。
2. 极片导向装置（二套）：由位置和宽度可以按需要调节的导向板及极片除尘装置组成。
3. 卷绕及工位转换装置（一套）：卷绕采用双卷针结构，进口步进马达直接驱动，卷绕速度平稳和长度精确。隔膜切断采用热焊加冷切方式，有效节约隔膜投入量。
4. 贴胶装置（一套）：气动方式夹胶、拉胶、切胶及转移胶带，滚轮方式贴胶。
5. 下料装置（一套）：气动控制接料盒自动接料。
6. 控制装置（一套）：由电控箱、电磁阀及控制箱组成。
二、电气部分：
1.控制PLC      CO-TRUST
2.人机界面      CO-TRUST
3.步进电机      雷赛
4.电磁阀        亚德客
5.比例电磁阀    COSYS
6.气缸          金洋/台湾新恭
7.感应开关      神视
