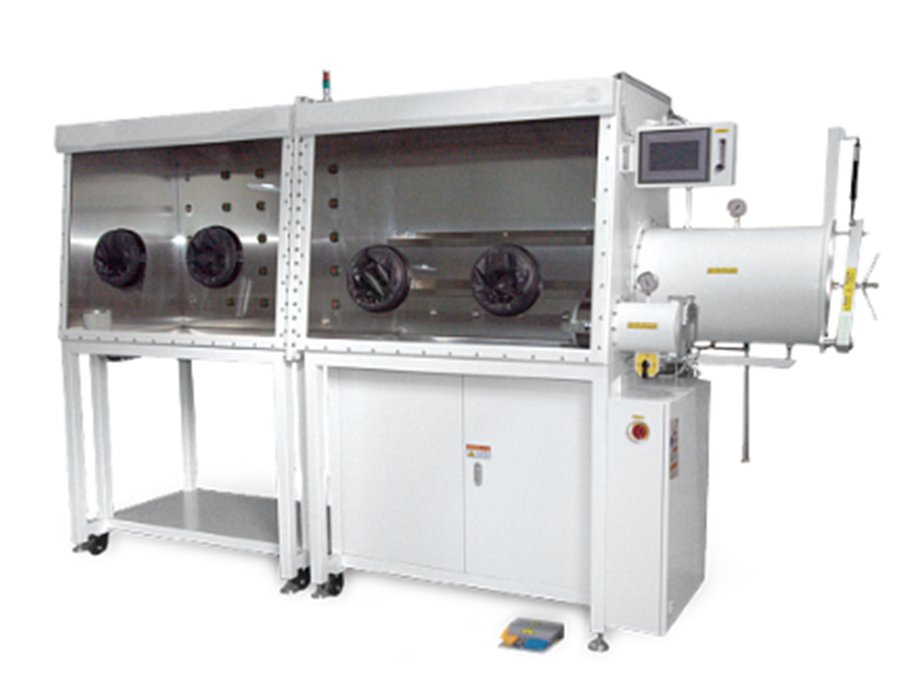

双面四工位手套箱技术参数

1.箱体
箱    体：2400mm（长）×1200mm（下宽）×900mm（高）、材质为3mm厚SUS304。（两节双面箱体）
前    窗：倾斜设计的操作面，8mm厚可拆卸钢化玻璃视窗。
手 套 口：直径220mm硬铝合金实心棒材加工而成，经耐腐蚀阳极氧化处理。
手    套：美国诺斯丁基橡胶手套，手套口径8英寸，厚度0.4 mm。
压    力：使用压力区间为±10mbar。
压力开关：德国哈斯瓦谢微压压力传感器
照    明：使用LED灯带，节能环保。
置 物 架：箱体设置2层置物架。
支    架：高950mm，安装有万向脚轮及不锈钢水平支撑座。
接    口：箱体设置多个KF40接口，以便于接入气体、液体、信号等。
电    源：220V、50Hz多孔灌胶插线板。
过 滤 器：箱体进出口处采用复合HEPA标准的过滤精度0.3微米高效过滤器。
泄 漏 率：＜0.001vol%/h，ISO 10648-2国际标准，具有中国计量科学研究院检测报告。
自动清洗：箱体带自动清洗功能，快速置换箱体内气氛。
2.过渡舱
尺  寸：大过渡舱Φ390mm*600mm，材质为3mm厚SUS304，活塞门。
小过渡舱Φ150mm*330mm，材质为3mm厚SUS304。
位  置：箱体右侧有大小过渡舱各1个。
托  盘：大过渡舱内设可滑动240mm*580mm SUS304托盘。
小过渡舱内设半圆形SUS304托盘。
小过渡舱盖采用杠杆锁压紧式，开闭简单方便且密封性能优异。
操  作：大过渡舱手动开闭，具有自动抽气补气功能，通过触摸屏控制。
小过渡舱手动开闭，三通球阀手动操作抽气补气。
真空度：≤－0.1MPa，带显示，配置德国WIKA耐震真空压力表。


3.循环净化再生系统
3.1循环风机
品  牌：台湾达纲风机，流量90m³/h
采用西门子变频器控制。
安  装：安装在密闭的经压力测试的不锈钢容器内。
降  噪：装有风机的不锈钢容器下部有减震装置，降低风机噪音。
水  冷：装有水冷回路，可接水路降低风机运行时产生的热量。
3.2单净化柱
净化材料：填装7.5KG美国UOP分子筛、7.KG德国BASF铜触媒。
净化能力：水：3KG、氧气：90升。
净化效果：水氧含量＜1PPM。
工作气体：纯度为99.999% 的N2（氮气）或Ar（氩气）。
高真空角阀：新莱不锈钢角阀，采用焊接波纹管，耐真空性能优异。
3.3再生系统
再  生：净化材料吸附饱和后，用混合气再生，恢复净化材料净化能力。
混合气：H2 5%、N2 95% ；H2 5%、Ar 95%。
3.5 有机溶剂吸附系统
填装水洗真空烘烤优质活性炭6KG，吸附粉尘及有机溶剂，饱和后更换新材料。
该系统前后装有阀门且设有抽真空补气回路，更换材料时不会破坏箱体气氛。
4.控制显示系统
控制方式：西门子PLC、昆仑通泰7”触摸屏、循环再生控制、密码保护、中英界面。
压力控制：触摸屏自动控制箱体、过渡舱的压力，箱体工作压力-10mbar ~ +10mbar。
脚 踏 阀：微调箱体压力、方便操作。
安 全 阀：箱体压力超过12mbar时自动开启安全阀泄压，保护设备、手套、材料。
自动清洗：在触摸屏点击箱体自动清洗功能并设定时间，系统将开始清洗箱体。
水氧报警：箱体内水氧含量超出设定值时报警。

7.水分析仪
品  牌：原装进口英国米歇尔、陶瓷湿度变送器、PLC显示
范  围：-100~+20℃露点（0-1000PPM）
精  度：±2℃露点
环  境：-40℃  ~ +60℃


7.氧分析仪
品  牌：久尹、美国AII传感器（电化学）、独立显示、PLC显示、灵敏度高
范  围：0-10、100、1000ppm            微量氧专用电化学电池
精  度：0 ~ 10PPM    ±3%FS（0.3PPM）
0 ~ 100PPM   ±2%FS（ 2 PPM）
0 ~ 1000PPM  ±1%FS（10 PPM）
环  境：－10℃—50℃
氧分析仪行业最高端美国AII GPR系列电化学
氧传感器，抗污染能力超强，寿命长
独立显示屏上0~25%全量程显示氧含量
客户可自行校准，数值无法作假！


客户可自行校准，数值无法作假！

9．有机溶剂、氢氟酸吸附系统
填装美国UOP活性氧化铝和高效活性氧化铝，吸附氢氟酸、有机溶剂，饱和后可以快速更换。
二、主要配置

序号	名 称	品 牌	规 格	单位	数量	备注
1	箱    体	格瑞斯	尺  寸：2400×1200×900mm 材  质：3mm厚SUS304 前  窗：8mm厚钢化玻璃 接  口：箱体背板多个KF40接口         手  套：美国诺斯丁基橡胶手套 照  明：LED光源 传感器：德国哈斯瓦谢 清  洗：箱体自动清洗，快速置换	台	1
2	大过渡舱	格瑞斯	大过渡舱：Φ390*600mm自动抽补 材    质：3mm厚SUS304	台	1
3	小过渡舱	格瑞斯	小过渡舱：Φ150*330mm 材    质：3mm厚SUS304	台	1
4	循环净化再生系统	格瑞斯	净化柱：德国BASF铜触媒7.5KG 美国UOP分子筛7.5KG 不锈钢高真空挡板阀 风  机：台湾达纲风机、流量90M3/h 西门子变频器控制 阀  组：德国Burkert电磁阀组         集成阀座模块化设计 有机溶剂、HF吸附系统          填装真空烘烤活性炭与高效活性氧化铝。	套	1
5	控制系统	西 门 子	德国西门子PLC	套	1
6	显示系统	昆仑通泰	7”彩色触摸屏	套	1
8	水分析仪	英国米歇尔	原装进口、独立显示、PLC显示	台	1
9	氧分析仪	久尹	原装进口美国AII传感器、独立显示、PLC显示	台	1
10	真空系统	爱德华	英国爱德华RV12 流量12m³/h极限真空2*10-3mbar	套	1



三、随机配件

序号	备品附件	单位	数量	备注
1	合格证	套	1
2	操作说明书	套	1
3	全套密封圈	套	1	（赠送）
