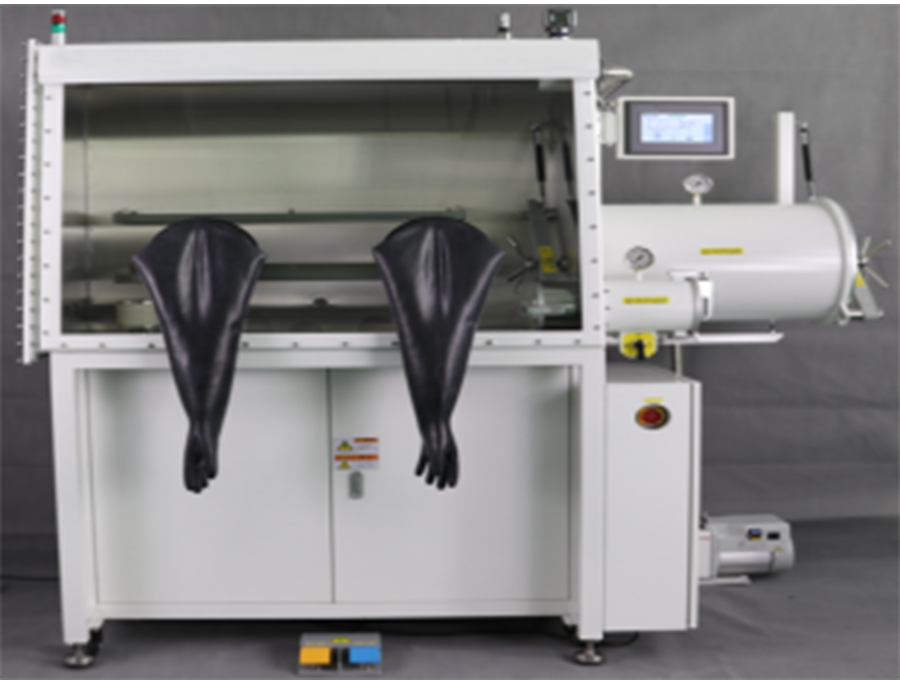

GRS-1200单工位手套箱
一、技术参数
1.箱体
箱    体：1200mm（长）×770mm（下宽）×900mm（高）、材质为3mm厚SUS304。
前    窗：倾斜设计的操作面，8mm厚可拆卸钢化玻璃视窗。
手 套 口：直径220mm硬铝合金实心棒材加工而成，经耐腐蚀阳极氧化处理。
手    套：美国诺斯丁基橡胶手套，手套口径8英寸，厚度0.4 mm。
压    力：使用压力区间为-12mbar—12mbar。
压力开关：德国哈斯瓦谢微压压力传感器。
照    明：使用LED灯带，节能环保。
置 物 架：箱体设置2层置物架。
支    架：高920mm，安装有万向脚轮及不锈钢水平支撑座。
接    口：箱体设置多个KF40接口，以便于接入液体、气体、信号等。
电    源：220V、50Hz多孔灌胶插线板。
过 滤 器：箱体进出口处采用复合HEPA标准的过滤精度0.3微米高效过滤器。
泄 漏 率：＜0.001vol%/h。
自动清洗：箱体带自动清洗功能，快速置换箱体气氛。

2.过渡舱
尺  寸：大过渡舱Φ390mm*600mm，材质为3mm厚SUS304，活塞门。
小过渡舱Φ150mm*300mm，材质为3mm厚SUS304。
位  置：箱体右侧有大小过渡舱各1个，箱体左侧有1个小过渡舱。
托  盘：大过渡舱内设可滑动300mm*450mm SUS304托盘。
小过渡舱内设半圆形SUS304托盘。
小过渡舱盖采用杠杆锁压紧式，开闭简单方便且密封性能优异。
操  作：大过渡舱手动开闭，具有自动抽气补气功能，通过触摸屏控制。
小过渡舱手动开闭，三通球阀手动操作抽气补气。
真空度：≤－0.1MPa，带显示，配置德国WIKA耐震真空压力表。
3.循环净化再生系统
3.1循环风机
3.1.1品  牌：台湾达纲，采用西门子变频器控制。
3.1.2流  量：90m³/h，安装在密闭的经压力测试的不锈钢容器内。
3.1.3降  噪：装有风机的不锈钢容器下部有减震装置，降低风机噪音。
3.1.4水  冷：装有水冷回路，可接水路降低风机运行时产生的热量。
3.2单净化柱
3.2.1净化材料：5KG美国UOP分子筛、5KG德国BASF铜触媒。
3.2.2净化能力：水：2KG、氧气：60升。
3.2.3净化效果：水氧含量＜1PPM。
3.2.4工作气体：纯度为99.999% 的N2（氮气）或Ar（氩气）。
3.2.5高真空角阀：采用新莱全不锈钢角阀，防腐耐用。
3.3再生系统
3.3.1再  生：净化材料吸附饱和后，用混合气再生，恢复净化材料净化能力。
3.3.1混合气：H2 5%、N2 95% ；H2 5%、Ar 95%。
3.4阀    组：德国Burkert电磁阀组，模块化设计。
4．控制显示系统
4.1控制方式：昆仑通泰7”触摸屏、循环再生控制、密码保护、动态界面。
4.2压力控制：触摸屏自动控制箱体、过渡舱的压力（±10mbar），工作压力0~5mbar。
4.3脚 踏 阀：微调箱体压力、方便操作。
4.4自动清洗：在触摸屏点击箱体自动清洗功能并设定时间，系统将开始清洗箱体。
4.5水氧报警：箱体内水氧含量超出设定值时声光报警。
5.真空泵
        爱德华RV12真空泵，流量12m³/h、极限真空2*10^-3mbar，对大小过渡舱进行抽真空。
6.水分析仪
6.1 品  牌：原装进口英国Michell，采用先进陶瓷湿度变送器，有温度补偿、PLC显示。
6.2 范  围：0-500ppm
6.3 误  差：±1% ppm
6.4 环  境：－10℃—50℃

 7.氧分析仪
7.1 品  牌：原装进口美国GE、带独立显示、PLC显示、电化学传感器、灵敏度高
  7.2 范  围：0-20、50、100、500、1000ppm
  7.3 误  差：±1% ppm
7.4 环  境：－10℃—50℃

8．有机溶剂吸附系统
吸附材料：水洗真空烘烤优质活性炭（宁夏产），10KG。
吸附效果：吸附粉尘及有机溶剂，饱和后更换新材料。

二、主要配置

序号	名称	品牌	规格	单位	数量	备注
1	箱体	格瑞斯	尺  寸：1200×770×900mm 材  质：3mm厚SUS304 手  套：美国诺斯丁基橡胶8B1532 照  明：LED光源 传感器：德国哈斯瓦谢微压压力传感器 清  洗：箱体自动清洗，快速置换	台	1
2	大过渡舱	格瑞斯	大过渡舱：Φ390*600mm          自动抽补功能	台	1
3	小过渡舱	格瑞斯	小过渡舱：Φ150*300mm 材    质：3mm厚SUS304	台	2
4	循环净化再生系统	格瑞斯	净化柱1个 德国BASF铜触媒5KG 美国UOP分子筛5KG 全不锈钢高真空挡板阀 风  机1台   台湾达纲风机、流量100M3/h 阀  组1套 德国Burkert电磁阀组             模块化设计	套	1
5	控制系统	西门子	德国西门子PLC	套	1
6	显示系统	昆仑通泰	7”彩色触摸屏，动态显示	套	1
7	真空系统	爱德华	RV12	套	1
8	水分析仪	英国Michell	原装进口英国Michell，采用先进陶瓷湿度变送器，有温度补偿、PLC显示	台	1
9	氧分析仪	美国GE	原装进口、独立显示、PLC显示	台	1
10	有机溶剂吸附系统	格瑞斯	水洗真空烘烤优质活性炭，10KG	套	1

序号	备品附件	单位	数量	备注
1	合格证	套	1
2	操作说明书	套	1
3	全套密封圈	套	1	（赠送）
