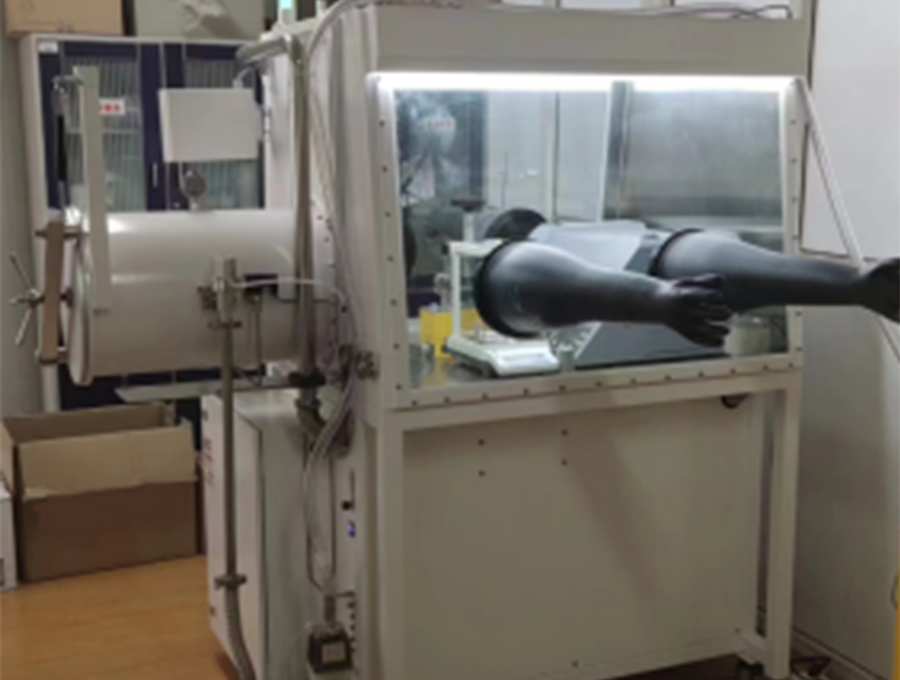

双面双工位手套箱
产品型号：GRS-1200
（一）技术参数
1.箱体
箱体：1200mm（长）×1000mm（下宽）×900mm（高），材质为3mm厚SUS304；
前窗：倾斜设计的操作面，8mm厚可拆卸钢化玻璃视窗；
手套口：直径220mm硬铝合金实心棒材加工而成，经耐腐蚀阳极氧化处理；
手套：美国诺斯丁基橡胶手套，手套口径8英寸，厚度0.4mm；
压力：使用压力区间为-12mbar—12mbar；
压力开关：德国哈斯瓦谢微压压力传感器；
照明：使用LED灯带，节能环保；
置物架：箱体设置2层置物架；
支架：高920mm，安装有万向脚轮及不锈钢水平支撑座；
接口：箱体设置多个KF40接口，以便于接入液体、气体、信号等；
电源：220V，50Hz多孔灌胶插线板；
过滤器：箱体进出口处采用复合HEPA标准的过滤精度0.3微米高效过滤器；
泄漏率：＜0.001vol%/h；
自动清洗：箱体带自动清洗功能，快速置换箱体气氛。

2.过渡舱
尺寸：大过渡舱Φ390mm * 600mm，材质为3mm厚SUS304，活塞门；
小过渡舱Φ150mm * 300mm，材质为3mm厚SUS304；
位置：箱体右侧有大小过渡舱各1个；
托盘：大过渡舱内设可滑动300mm * 450mm，SUS304托盘；
小过渡舱内设半圆形SUS304托盘；
小过渡舱盖采用杠杆锁压紧式，开闭简单方便且密封性能优异；
操作：大过渡舱手动开闭，具有自动抽气补气功能，通过触摸屏控制；
小过渡舱手动开闭，三通球阀手动操作抽气补气；
真空度：≤－0.1MPa，带显示，配置德国WIKA耐震真空压力表。

3.循环净化再生系统
3.1循环风机
3.1.1品牌：台湾达纲，采用西门子变频器控制；
3.1.2流量：90m³/h，安装在密闭的经压力测试的不锈钢容器内；
3.1.3降噪：装有风机的不锈钢容器下部有减震装置，降低风机噪音；
3.1.4水冷：装有水冷回路，可接水路降低风机运行时产生的热量。

3.2单净化柱
3.2.1净化材料：5KG美国UOP分子筛、5KG德国BASF铜触媒；
3.2.2净化能力：水：2KG、氧气：60L；
3.2.3净化效果：水氧含量＜1PPM；
3.2.4工作气体：纯度为99.999% 的N₂（氮气）或Ar（氩气）；
3.2.5高真空角阀：采用新莱全不锈钢角阀，防腐耐用。

3.3再生系统
3.3.1再生：净化材料吸附饱和后，用混合气再生，恢复净化材料净化能力；
3.3.1混合气：H₂(5%)、N₂(95%)；H₂(5%)、Ar(95%).

3.4阀组
德国Burkert电磁阀组，模块化设计。

4.控制显示系统
4.1控制方式：昆仑通泰7”触摸屏、循环再生控制、密码保护、动态界面；
4.2压力控制：触摸屏自动控制箱体、过渡舱的压力（±10mbar），工作压力0~5mbar；
4.3脚踏阀：微调箱体压力、方便操作；
4.4自动清洗：在触摸屏点击箱体自动清洗功能并设定时间，系统将开始清洗箱体；
4.5水氧报警：箱体内水氧含量超出设定值时声光报警。


5.真空泵
爱德华RV12真空泵，流量12m³/h，极限真空2*10^-3mbar，对大小过渡舱进行抽真空。配备油雾过滤器。

6.水分析仪
6.1 品牌：原装进口英国米歇尔、PLC显示；
6.2 范围：0-1000ppm；
6.3 误差：±1% ppm；
6.4 环境：－10℃—50℃.

7.氧分析仪
7.1 品牌：久尹、美国AII传感器（电化学）、独立显示、PLC显示、灵敏度高；
7.2 范围：0-10、100、1000ppm多段测量，微量氧专用；电化学电池（耐污染能力强，使用于锂电研发生产领域）；
7.3 精度：0 ~ 10PPM    ±3%FS（0.3PPM）；
0 ~ 100PPM   ±2%FS（ 2 PPM）；
0 ~ 1000PPM  ±1%FS（10 PPM）；
7.4 环境：－10℃—50℃；
有全量程独立显示，可自行校准！数据无法作假！

8.有机溶剂吸附系统（溶剂柱）
吸附材料：填装水洗真空烘烤优质活性炭（宁夏产），10KG；
吸附效果：吸附粉尘及有机溶剂，饱和后更换新材料。

（二）主要配置

序号	名称	品牌	规格	单位	数量	备注
1	箱体	格瑞斯	尺寸：1200×1000×900mm 材质：3mm厚SUS304 手套：美国诺斯丁基橡胶8B1532 照明：LED光源 传感器：德国哈斯瓦谢微压压力传感器 清洗：箱体自动清洗，快速置换	台	1
2	大过渡舱	格瑞斯	大过渡舱：Φ390 * 600mm           自动抽补功能	台	1
3	小过渡舱	格瑞斯	小过渡舱：Φ150 * 300mm 材质：3mm厚SUS304	台	1
4	循环净化再生系统	格瑞斯	净化柱1个 德国BASF铜触媒5KG 美国UOP分子筛5KG 全不锈钢高真空挡板阀 风机1台   台湾达纲风机、流量100M3/h 阀组1套 德国Burkert电磁阀组 模块化设计	套	1
5	控制系统	西门子	德国西门子PLC	套	1
6	显示系统	昆仑通泰	7”彩色触摸屏，动态显示	套	1
7	真空系统	爱德华	英国爱德华RV12 流量12m³/h，极限真空2*10-3mbar	套	1
8	水分析仪	英国米歇尔	原装进口、PLC显示	台	1
9	氧分析仪	久尹	美国AII传感器、独立显示、PLC显示	台	1
10	有机溶剂吸附系统	格瑞斯	水洗真空烘烤优质活性炭	套	1


（三）随机配件

序号	备品附件	单位	数量	备注
1	合格证	套	1
2	操作说明书	套	1
3	全套密封圈	套	1	（赠送）
