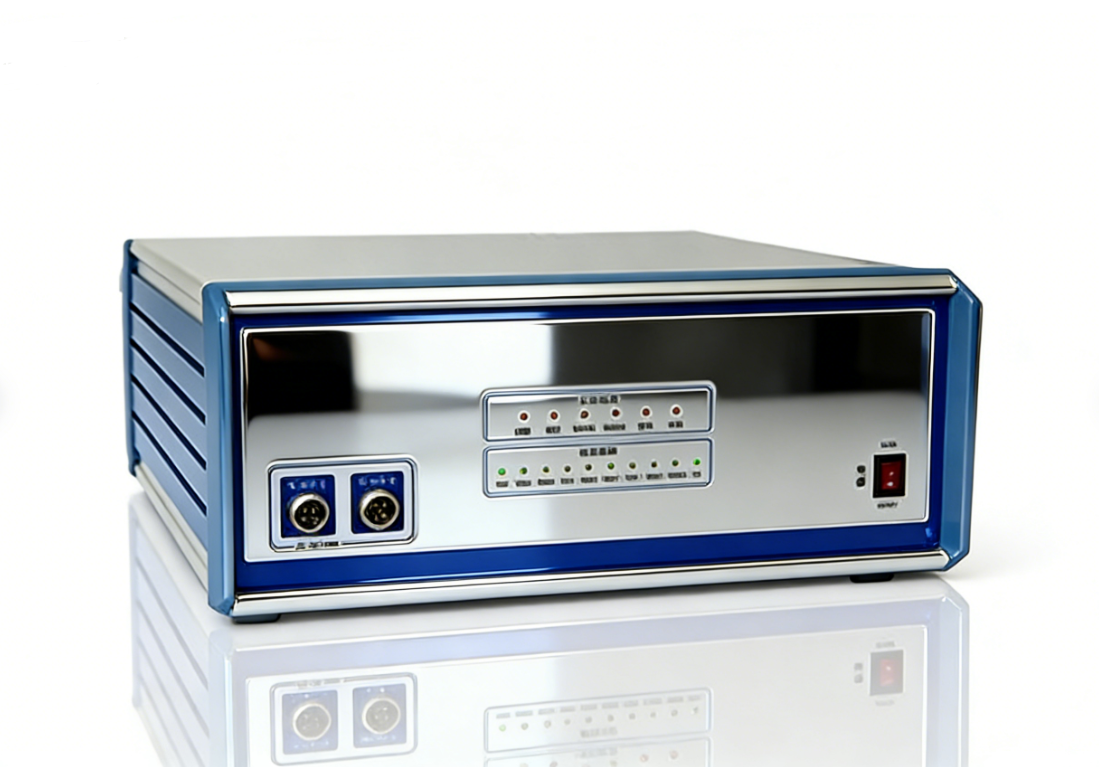

CS2350H双恒电位仪

CS2350双恒电位仪内置两套独立的恒电位/恒电流仪,每套恒电位仪各有一套辅助、工作和参比电极输出。CS2350除了具备单通道工作站的所有特点,还可用于电化学反应中间产物的检测。配
  • 产品介绍
  • 技术参数
  • 功能方法
  • 资料下载
CS2350H双恒电位仪是基于常规单通道系列CS350型发展而来,内置两套可实现独立、同时测试的恒电位/恒电流仪,每套恒电位仪各有一套辅助、工作和参比电极输出,并由CS Studio软件来协调输出电位/电流。
具体应用于:
(1)电合成、电沉积(电镀)、阳极氧化、电解等反应机理研究;
(2)电化学分析研究,包括:氧还原研究(ORR)、氧析出研究(OER)、氢析出(HER)、二氧化碳还原等;
(3)能源材料(锂离子电池、太阳能电池、燃料动力电池和超级电容器等)、先进功能材料以及传感器的性能研究;
(4)金属材料的腐蚀行为研究与耐蚀性评价;
(5)缓蚀剂、水质稳定剂、涂层以及阴极保护效率的快速评价。
  CS2350H除了具备单通道工作站的所有特点,还可用于电化学分析四电极工作体系,尤其在氧还原(ORR)中间产物收集、金属中氢扩散测试有着广泛的运用。
   典型应用
配合旋转环盘电极(RRDE)用于研究氧化还原体系
在测量圆盘电极极化曲线的同时,将环电压设置为恒电位,控制圆环电极在固定的极化电势,用以检测圆盘电极上产生的反应中间物,该方法也成为检测反应中间物和研究电极反应机理的典型流体动力学方法。氧还原反应的电子转移数和相应的双氧水(中间产物)产率可分别通过公式测得:



  1.       其中知Idisk和Iring分别为测得的盘电流和环电流,电极收集效率N由盘环电极参数决定(常数)。将测试结果代入以上公式即可求得实际反应的电子转移数n和H2O2(%)所占比例。



图1. 氧还原(ORR)中间产物检测
金属中氢扩散测试
两个恒电位装置配合Devnathan-Stachurski双电解池,通过左侧电解池的阴极充氢和右侧电解的氢原子阳极氧化电流测量,进而计算氢原子在金属中扩散系数和氢通量。

图2. 金属中氢扩散控制

                                                 硬件参数指标

单恒电位电位控制范围 ±10V
 双恒电位仪电位控制范围 ±10V
 恒电流控制范围 ±2A
 电位控制精度 0.1%×满量程读数±1mV
 电流控制精度 0.1%×满量程读数
 电位灵敏度 10μV(>100Hz), 3μV(<10Hz)
 电流灵敏度 1pA
 电位上升时间 <1μs(<10mA),<10μs(<2A)
 电流量程 2A~2nA, 共10档
 参比电极输入阻抗 1012Ω||20pF
最大输出电流 2A
 槽压输出 ±21V
电流扫描增量 1mA @1A/mS
CV和LSV扫描速度 0.001mV~10,000V/s
电位扫描电位增量 0.076mV @1V/mS
 CA和CC脉冲宽度 0.0001~65,000s
 DPV和NPV脉冲宽度 0.0001~1000s
 SWV频率 0.001~100KHz
 CV的最小电位增量 0.075mV
AD数据采集 16bit@1MHz,20bit @1kHz
电流与电位量程 自动设置
DA分辨率 16bit
建立时间 1μS
 低通滤波器 8段可编程
 通讯接口 网口
 仪器净重 7.5Kg
 外形尺寸(cm) 36.5(W)X30.5 (D)X16 (H)

                                                电化学阻抗测量参数

信号发生器
 频率响应 10μHz~1MHz
交流信号幅值 1mV~2500mV
频率精确度 0.005%
信号分辨率 0.1Mv RMS
 直流偏压 -10V~+10V
DDS输出阻抗 50Ω
波形 正弦波,三角波,方波
正弦波失真率 <1%
扫描方式 对数/线性,增加/下降
信号分析器
最大积分时间 106个循环或者105S
测量时间延迟 0~105秒
最小积分时间 10mS 或者一个循环的最长时间
直流偏置补偿
电位补偿范围 -10V~+10V
电流补偿范围 -1A~+1A
带宽调整 自动或手动设置, 共8级可调

配置:
1)仪器主机1台
2)CS Studio测试与分析软件1套
3)专用电解池(含盐桥和排气管)2套
4)铂金电极、参比电极、工作电极各2支
5)模拟电解池1个
6)电源线/通讯线各1条
7)电极电缆线2条
8)屏蔽箱(选配*)

稳态极化
开路电位测量(OCP)、恒电位极化(i-t曲线)、恒电流极化、动电位扫描(TAFEL曲线)、动电流扫描(DGP)
暂态极化
任意恒电位阶梯波、任意恒电流阶梯波、恒电位阶跃(VSTEP)、恒电流阶跃(ISTEP)
计时分析
计时电位法(CP)、计时电流法(CA)、计时电量法(CC)
伏安分析
线性扫描伏安法(LSV)、线性循环伏安法(CV)、阶梯循环伏安法(SCV)、方波伏安法(SWV)、差分脉冲伏安法(DPV)、常规脉冲伏安法(NPV)、常规差分脉冲伏安法(DNPV)、差分脉冲电流检测法(DPA)、双差分脉冲电流检测法(DDPA)、三脉冲电流检测法(TPA)、积分脉冲电流检测法(IPAD)、交流伏安法(ACV)、二次谐波交流伏安(SHACV)、傅立叶变换交流伏安(FTACV)
溶出伏安
恒电位溶出伏安、线性溶出伏安、阶梯溶出伏安、方波溶出伏安、差分脉冲溶出伏安、常规脉冲溶出伏安、常规差分脉冲溶出伏安、交流溶出伏安
交流阻抗
电化学阻抗(EIS)~频率扫描、电化学阻抗(EIS)~时间扫描、电化学阻抗(EIS)~电位扫描(Mott-Schottky曲线)
腐蚀测量
循环极化曲线(CPP)、线性极化曲线(LPR)、动电位再活化法(EPR)、电化学噪声(EN)、电偶腐蚀测量(ZRA)、氢扩散测试
电池测试
电池充放电测试、恒电流充放电
扩展测量
盘环电极测试、数字记录仪、波形发生器、圆盘电机控制、其它外设扩展端口(定制)
