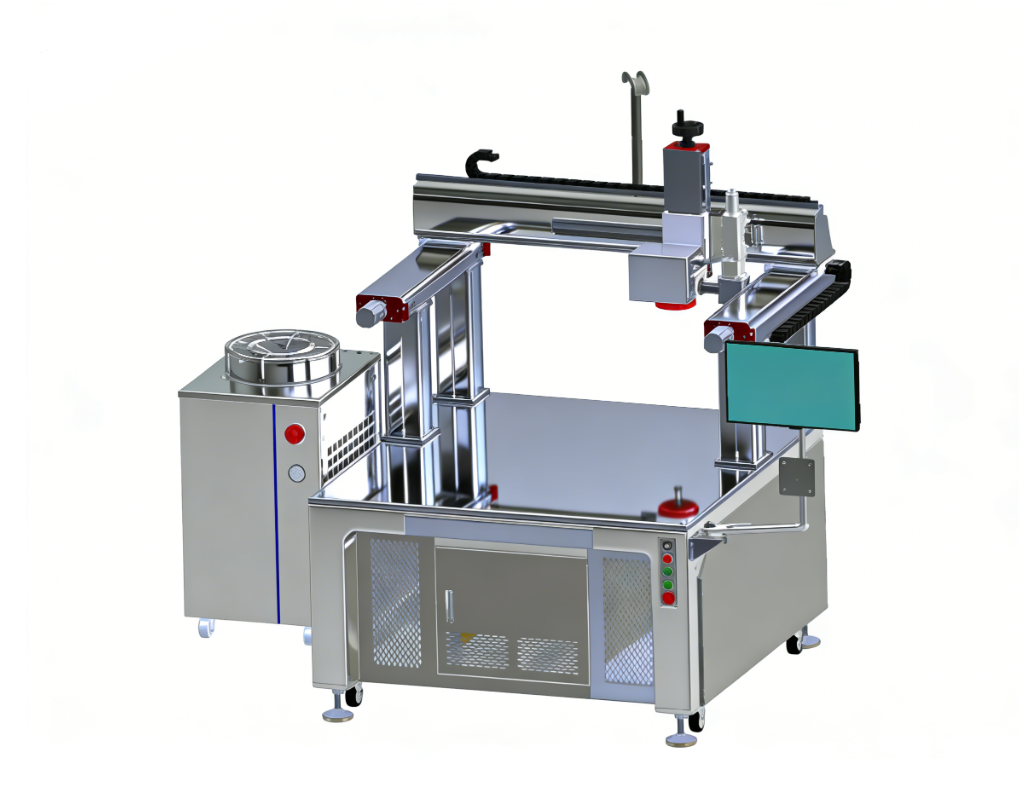

激光焊接机GRS-ZHC1500W

1. 振镜扫描范围 150×150mm,超出范围部分通过 xy 轴移动区域焊接; 2. 区域移动幅面 x800 y600; 3. 振镜头到工件焊接表面距离 335mm ,不同高度的产品通过调节 z轴高度后使用; 4. z 轴高度

推荐产品 Recommended Products

产品参数 Product Parameters

激光器参数
型号 GRS-ZHC1500W
最大输出功率 1500W
中心波长 1070±10nm
输出功率不稳定度 <1%
光束质量 M²  <1.3
光纤长度 20m
光纤芯径 100um
工作模式 连续或调制
激光器电力消耗功率 2kw
水箱电力消耗功率 1.5kw
工作环境温度 5-45℃
工作环境湿度 <75%
冷却方式 水冷
供电需求 380v±10% AC、50hz  60A
 配置清单
序号 配件名称 型号 品牌 备注
1 光纤激光焊接机 GRS -ZHC1500W 格瑞斯
2 激光器 5M-0150HC GW(光惠) 1500W
3 冷水机 cwfl-150AN 特域 双温控冷水机
4 激光输出头 15GB 格瑞斯 二维光学振镜扫描头

5
软件系统 ZJH23P-B 格瑞斯 移动幅面振镜焊接系 统
6 主机机架 模  组  行  程 x800y600z200 格瑞斯 钣金机柜
7 电气控制
格瑞斯
8 电脑主机 主 频 2.7GHZ 以 上 内存 4G 格瑞斯 固态硬盘/win7

9
伺服系统
400W
三 菱 / 雷 赛
10 丝杆/导轨 研磨丝杆 上银/TBI 重定位精度 0.03mm
11 保护窗口 石英透镜 格瑞斯
