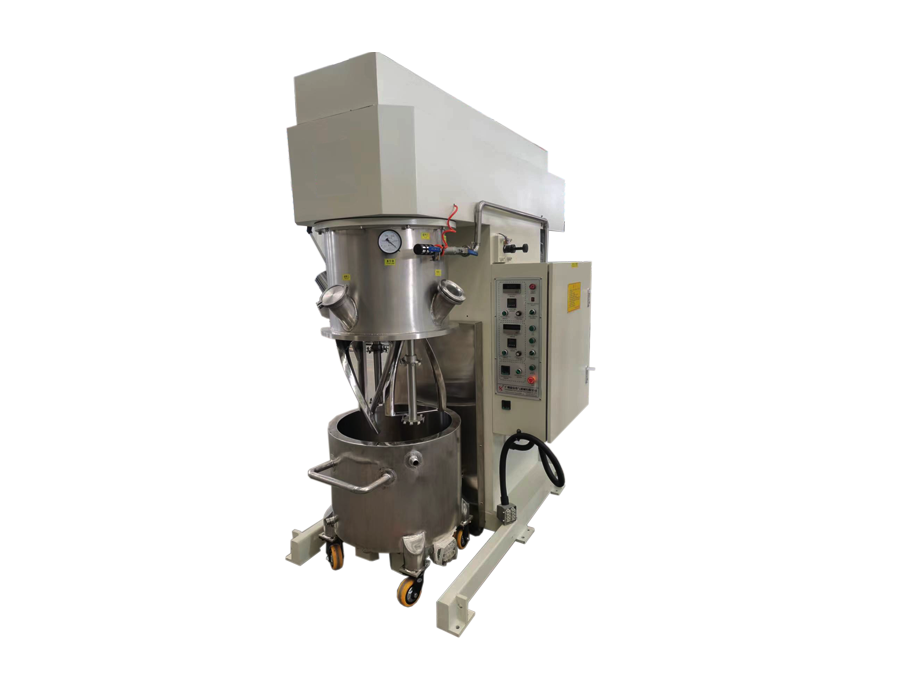

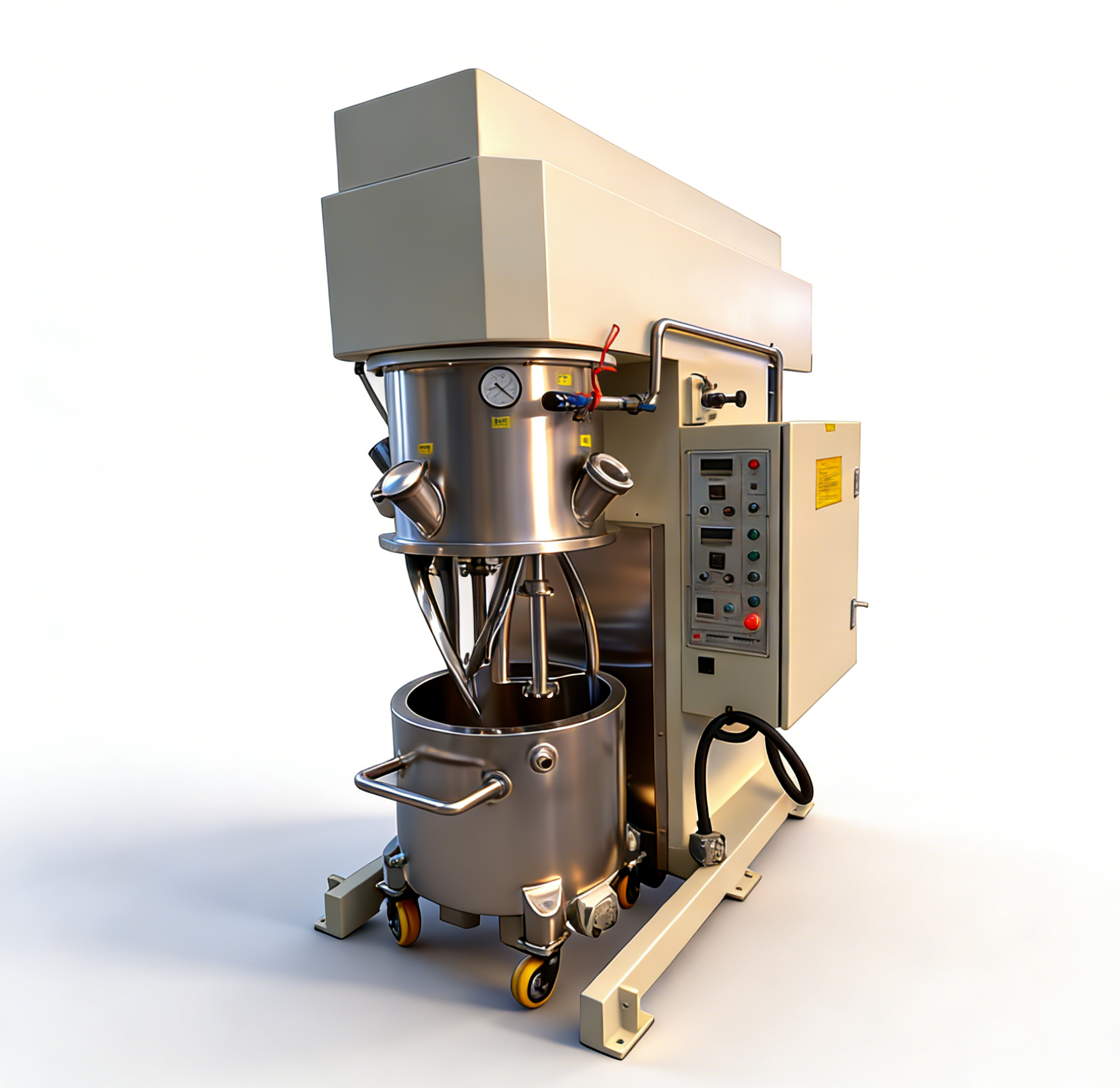

30L双行星高速动力混合机(
| GRS-DPM-30L 行星式动力混合机是结合了传统双行星混合机和高速分散机的原理、组成的一种全能的新机型， 目前在众多领域有着广泛的应用。 我司针对动力电池浆料固含量高、黏度大的 |
| 序号 | 项目名称 | 型号规格 | 产地 |
| 1 | 减速机 | 斜齿轮减速机 | 绿传股份 |
| 2 | 电 机 | 低速3KW-4级， 1台；高速5.5KW-2级， 1台。 | 皖南 |
| 3 | 变频器 | 3KWx1台； 5.5KWx1台 | 伟创 |
| 4 | 测温器 | Pt100 (测温精度高) | 欧姆龙 |
| 5 | 轴 承 | 按图纸 | 德国FAG |
| 6 | 骨架油封 | 氟塑骨架油封 | 台湾NAK |
| 7 | 电器元件 | 低压电器元件 | 施耐德或同等品牌 |
| 8 | 阀 门 | 按图纸 | 埃尼斯 |
| 9 | 机械密封 | 两套机械密封 | 德国博格曼 |
| 10 | 齿 轮 | 采用齿面硬化处理精密磨削加工， 采用斜齿轮传动 | 欧伟拓 |
| 11 | 直线导轨 | HIWIN | 自制 |
| 12 | 触摸屏 | 10寸 | 西门子 |
| 13 | PLC | 西门子 |
| 1 | 真空度 | -0.098MPa(静态保压12小时， -0.088以上) |
| 2 | 结构形式 | 单臂型 |
| 3 | 转速r/min | 公转： 0~43r/min，自转：0~84r/min(变频调速)； 高速： 0~5000r/min |
| 4 | 低速轴 | 麻花浆、直线导轨： 台湾HIWIN |
| 5 | 升降方式 | 直线导轨料缸丝杠升降, |
| 6 | 升降高度 | 400mm |
| 7 | 刮 壁 | 不锈钢刮刀，配四氟乙烯刮板 |
| 8 | 测温方式 | 桶壁测温，测温点离料缸底部1/3处，内设旋转导电装置， 测温头接触物料， 测温准确。 |
| 9 | 桶体定位 | 采用提放置弧形板定块， 釜盖上设凸缘结构， 确保中心定位。 |
| 10 | 总功率(KW) | 9kw |
| 11 | 电 源 | AC：3*380V、50HZ |
| 12 | 外形尺寸 | 长1700宽950高1900 (mm) |
| 13 | 重量(kg) | 约980kg |
| 1 | 釜体尺寸 (内径X内高) | Φ 400×350 设计容积44L |
| 2 | 容积(L) | 30L |
| 3 | 设计压力(Mpa) | 内筒-0.098Mpa, 夹套0.2Mpa |
| 4 | 设计温度(℃) | -10~+200℃ |
| 5 | 主体材料 | 与物料接触的为SUS304, 夹套： 304，底部材质： 304不锈钢+Q235-B |
| 6 | 筒体厚度(mm) | 内筒δ 5mm(加工后实测厚度)，夹套δ 3mm。 |
| s/n | 名称 | 材质 | s/n | 名称 | 材质 | |
| 1 | 上桶体 | SUS304 | 4 | 搅拌轴 | SUS304 | |
| 2 | 下通体 | SUS304 | 5 | 搅拌浆 | SUS316L | |
| 3 | 夹套 | SUS304 | 6 | 机架、底座等 | Q235-B |
| s/n | 用 途 | 规 格 | 数 量 | 备 注 |
| 1 | 粉料投料口 | DN120 | 1 | 快开型、设DN120快开式投料口 |
| 2 | 视镜 | DN100 | 2 | 安装LED视镜灯 |
| 3 | 抽真空 | DN15 | 1 | 带牙球阀(气动控制模块) |
| 4 | 充氮口 | DN15 | 1 | 带牙球阀 |
| 5 | 排气口 | DN15 | 1 | 带牙球阀(气动控制模块) |
| 6 | 备用口 | DN32 | 1 | 快卡连接配盲盖加锁扣装置 |
| 7 | 真空表口 | M20×1.5 | 1 | 配真空表： Y-100型(电接点) |
| 说明： 釜盖为直筒形，釜盖内面设倒扣， 釜盖内外壁打磨光滑，便于清洁。 | ||||
| 1 | 低速搅拌轴：麻花浆，纯不锈钢浇铸而成；高速分散轴： 2个高速轴，轴上两个Φ 85分散盘 (可任意调节高度) 。 |
| 2 | 浆轴和浆叶：表面经抛光处理。搅拌桨与桶底间距3mm，搅拌桨与桶壁间距3-4mm、桨与桨间 距4-6mm。 |
| 3 | 轴密封：机械式密封结构。 |
| 4 | 行星箱304 (搅拌桨与公转同向转动) |
|
说明： 1、设计适合平底形搅拌罐,浆轴设计合理便于清洁。 2、行星架体设计超压平衡孔，防止正压造成漏油。 3、行星架体设计传动装置、密封结构注油孔。 |
|
| S/N | 标准型 |
| 1 | 控制方式： 逻辑电路，DC24V |
| 2 | 电源： AC 3×440V 50Hz |
| 3 | 接触器、空气开关、断路器等 |
| 4 | 低速电机为变频器启动 |
| 5 | 电柜采用正压通风型 |
| S/N | 标准型 |
| 1 | 全触摸屏控制 |
| 2 | 紧急停止按钮一个 |
| 3 | 带锁电源开关 |
| 4 | 电源指示 |
| S/N | 说 明 |
| 急停开关 | |
| 1 | 按下急停开关， 设备立即停止， 并不能进行任何操作。 |
| 启动低速搅拌 | |
| 1 | 桶体上升到位才能启动。 |
| 搅拌故障停止 | |
| 1 | 低速搅拌过载， 低速搅拌停止。 |
| 桶体升降 | |
| 1 | 桶内未排真空不能下降。 |
| 2 | 桶体一旦下降， 搅拌停止。 |
| 3 | 桶体上升和下降到位后自动停止。 |
| s/n | 名称 | 规格 | 材质 | 数量 | 备注 |
| 1 | 釜盖密封胶条 | 8×6，L=1300 | 硅胶 | 1 |
...
...
