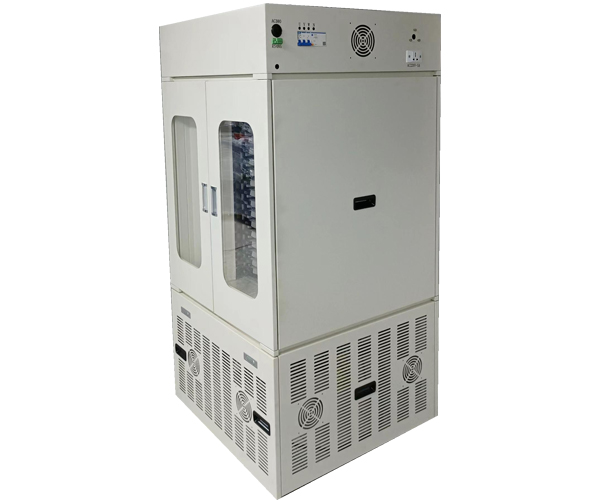

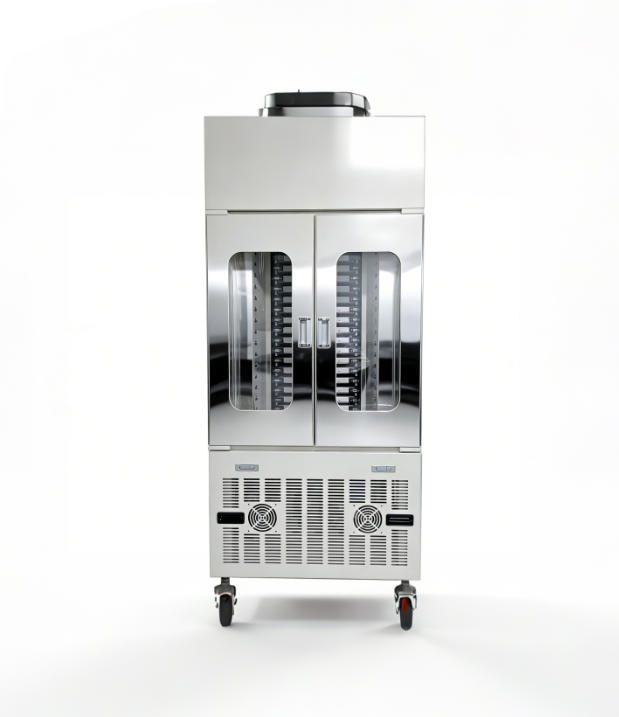

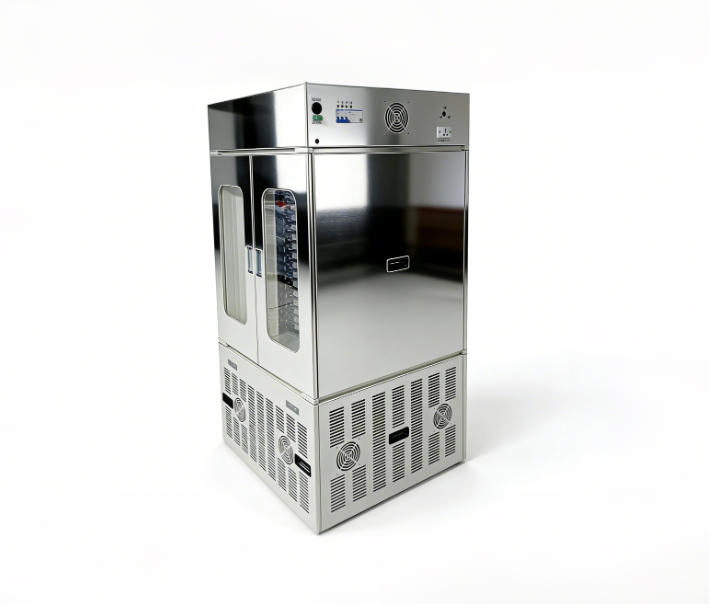

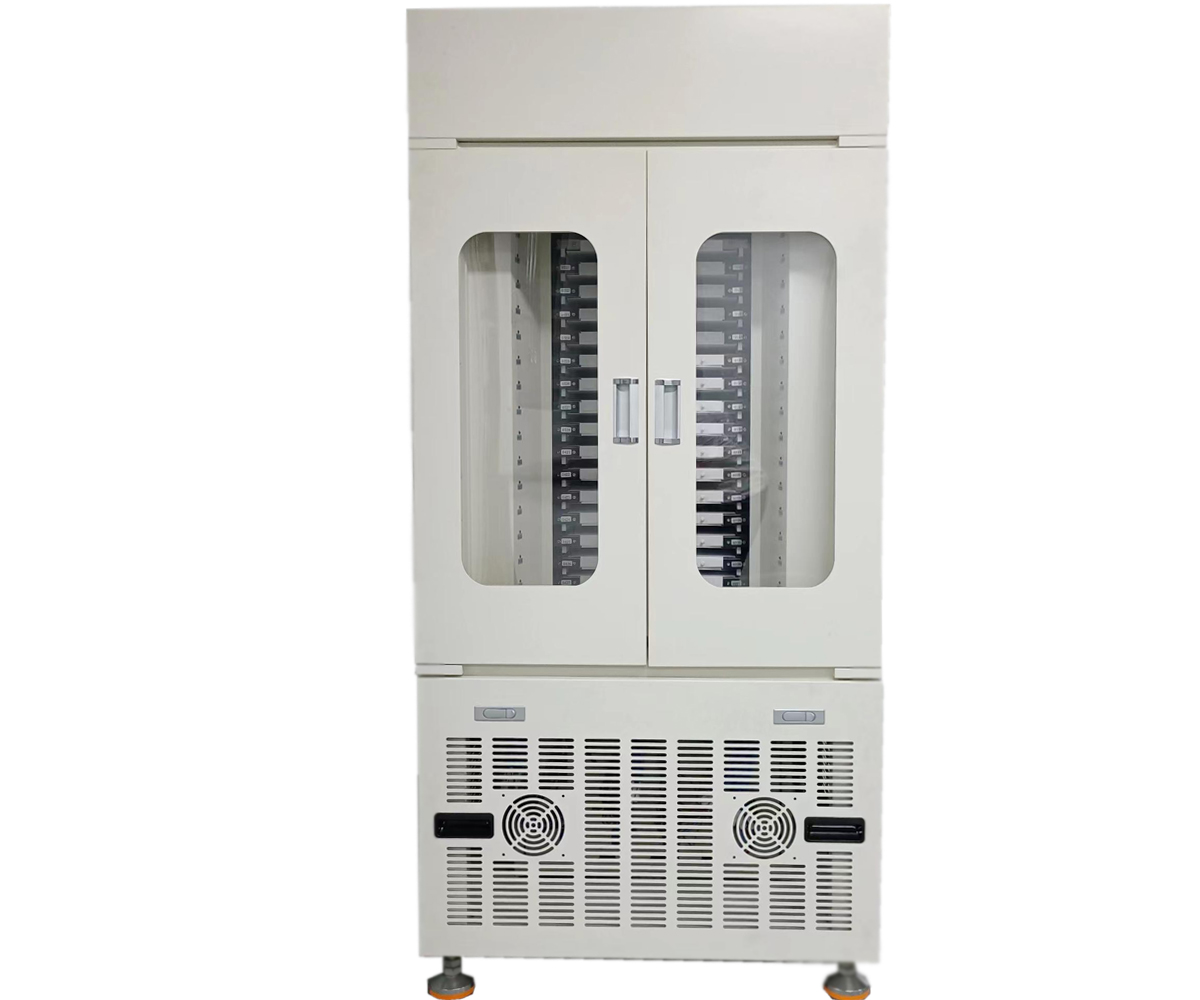

热压化成柜64个通道 5V6A

产品型号:GRS-RY64R 设备简介: 该设备主要用于聚合物电芯在高温、压力状态下进行化成。主要有加热及温控功能,压力及压力控制功能,充放电及数据通讯功能。整机由1台64通道化成

推荐产品 Recommended Products

产品参数 Product Parameters

设备组成
本设备由温控系统、压力控制系统、化成柜系统、夹具机构四部分组成。
1.温控系统
(1)硅胶发热板均匀电加热;
(2)每层发热板独立控温;
(3)触摸屏+PLC集成智能控制;
(4)电芯化成完毕,自然冷却;
(5)超温报警功能。
2.压力控制系统
(1)由9层包覆绝缘纸铝板垂直叠放加压;
(2)智能压力输出控制;
(3)多工段压力智能调节控制。
3.化成柜系统
(1)充放电及过充过放保护功能;
(2)数据联网存储功能;
(3)电压检测分选功能;
(4)烟雾报警功能。
4.夹具机构
(1)正负极耳与触点可靠对接功能;
(2)加热板限位,防空载压伤触点功能;
(3)加热板绝缘防护。
5.设备优点
电池厚度2.5-12mm范围,不用更换极耳压块。
6.设备操作流程
打开柜门    放入电池   关闭柜门   参数设定    夹具压紧    启动加热 启动化成   化成结束    夹具松开    打开柜门     取出电池。

 技术指标
1.夹具机构的主要性能
1.1加热板主要构成:精加工铝板,一面贴合1.0mm厚绝缘板,另一面贴合特制1.0mm厚硅胶加热板,整体包覆300克光面名片纸;
1.2工作方式:气缸由右向左驱动,电池放置在两层加热板之间的固定位置,通过夹具的收缩实现电芯夹紧受力,同时使电芯正负极耳与化成柜触点可靠接触;
1.3该设备为双面合页门结构,每扇门安装一块钢化玻璃,便于观察夹具的内部运行行情况;
1.4压力设定方式:在触摸屏上输入单只电芯长、宽尺寸,每层电芯数量及面压力,PLC智能计算并自动输出所需压力;
1.5升温时间:以室温为25℃为例,≈15分升温至60℃,≈25分钟升温至75℃;
1.6所采用触点为四线法,磷铜镀24K黄金触点,具有采样精准、触点耐磨抗氧化之优点;
1.7恒流控制板采用四线夹具方法测量,最大限度排除接线与接触的误差,使用与维护方便,测试精度高,每个接触夹具电池通道都具有完全独立的恒流恒压源,自成回路互不影响;
1.8采样速度快,在不存在欠压寄存情况下整柜巡检周期≤9S.
2.基本技术参数
序号 参数名称 技术参数 备注
1 加热方式 硅胶加热板 每层发热板独立温控
2 升温时间 15-20Min 与设定温度及环境温度有关
3 温度控制范围 常温-90℃ 控制精度:±2℃
4 压力输出范围 80-1000KG 气缸缸径为125mm
5 面压设定范围 0.01-0.85MPa
6 恒流源通道数量 64通道 每层板可放8只电池
7 电压输出范围 5~5000mV 精度范围:±0.1%FS±0.1%RD mV
分辨率1mV
8 充电电流范围 5~6000mA 精度范围:±0.1%FS±0.1%RD mA
分辨率1mA
9 时间测量范围(min/工步) 0-30000mi工步 时间测量误差:±0.1%
10 工步数(每次循环) 1-32步
11 产品合格率 ≥98% 非设备因素除外
12 工作环境 温度:0~40℃,
相对湿度≤85%

13 电源 AC380V,50HZ
14 设备总功率 2.8KW
15 气源 0.6-0.8MPa
16 设备尺寸(长*宽*高) 1240*840*1600mm
17 设备重量 约300KG

3.化成设备的主要性能
1.本设备专门用于聚合物锂电池的化成工艺使用;
2.工作方式有:恒流充电、恒流恒压充电、恒流放电、搁置和循环;充放电控制的条件有:恒流充电终止电压值、恒流放电终止电压值、恒流恒压充电恒压值、流恒压充电终止电流值、各种方式工作的时间终止值;
3.具有数据掉电保护功能,来电能继续运行,在不过欠压寄存情况下约5秒巡检一遍;
4.保存每个电池的所有工步曲线(包括电压—时间、电流—时间、容量—时间、电量—时间等曲线),用户可自由选择曲线采样条件;
5.多种电池巡检界面,电池巡检界面可选择图形显示、显示综合数据、显示分类数据、异常显示等;
6.计算机系统最低配置:PII/300以上CPU,64MB以上内存,10GB以上硬盘空间,EGA/VGA彩显,CD-ROM一个,鼠标一个,MicrosoftTM Windows2000以上操作系统,一个可用的RS232串行通讯口,Windows 支持的打印机。计算机系统由用户自配,并视实际需要确定微机系统的数量;
7.随机提供操作软件(电脑用户自备);
8.设备外观颜色:国标9002色卡。
适用产品参数

电芯高度  A 30-110mm
电芯宽度  B+侧边 35-100mm
电芯厚度  H 2.5-12mm
极耳间距  C 5-85mm
极耳肩宽  D ≤25mm
极耳长度  E ≥8mm
正负极方向 气袋侧为正极(可调)

 易损件清单
序号 名称 产地
1 名片纸 格瑞斯
2 夹具触点 格瑞斯
3 夹具压块 格瑞斯
随机配送清单(单台设备)
序号 名称 型号 单位 数量
1 发光二极管 F5 5
2 名片纸   10
