设备规格：
1) 电源要求：380V/三相/50Hz ，功率：6KW
2) 压缩空气：压力：0.6 MPa，  流量：0.04 M³/min；
3) 分切材料：9-30μm的铜箔或铝箔，双面涂有电极材料，经烘干、滚压后，厚度为50~150μm的电池极片；
4) 放卷方式：单轴被动放卷，自动纠偏，恒张力控制；
5) 放卷最大宽度：700mm；
放卷卷径：最大不小于600mm；
6) 导辊宽度：≥750mm；
7) 传动速度：机械速度：90m/min，连续可调。
8) 分切精度：±0.1㎜;
9) 材料复卷：上、下双轴收卷, 收卷直径：最大Φ500㎜;
10) 设备总重量主机：约  2.5T ，
设备安装地面承重要求： > 1.5T/m²，并在设备底部放置垫板（供方提供）。

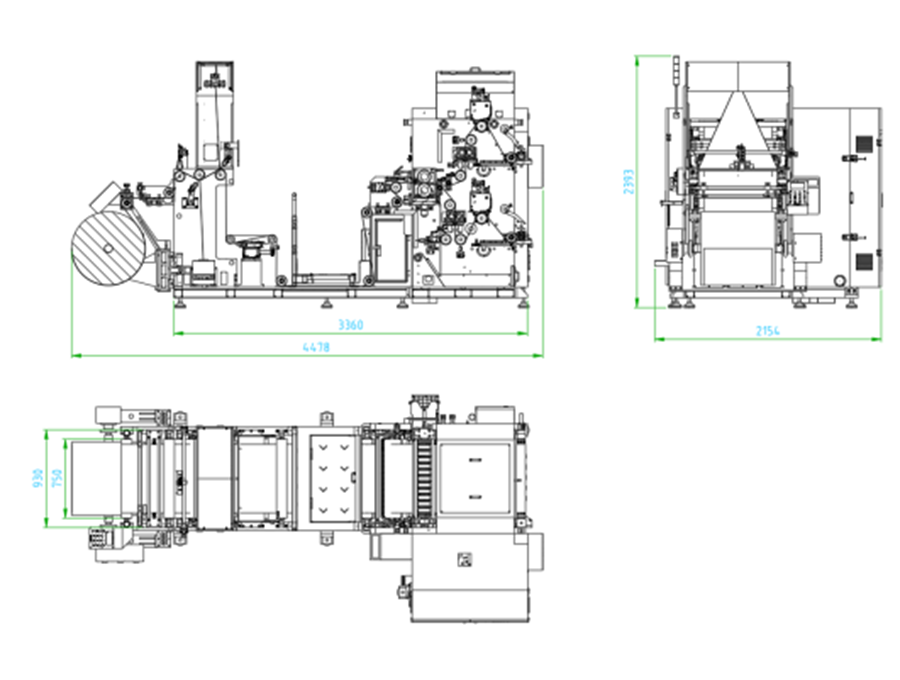

11) 设备尺寸： 约  长4500mm×宽2200mm×高2400mm。

设备性能指标与参数要求

1)	可连续纵切间歇涂布或连续涂布的电池极片, 机械速度：90m/min，连续可调。
2)	能通过更换垫块改变分切宽度和分切条数,分切宽度精度：≤±0.1㎜；
3)	有效分切极片幅宽：≤670mm；箔材宽度700mm；
4)	收、放卷轴为气涨轴（其中：收卷采用滑差气涨轴），轴径76.2mm(3寸标准型),
5)	最大收卷直径500mm；
6)	收卷承量150～300kg，放卷承重150～300Kg；
7)	收、放卷自动张力控制，张力值可连续设定，收卷同步控制；
8)	放卷纠偏控制器精度：±0.2㎜。
9)	收卷整齐度：≤±0.2mm
10)	放卷物料直径：Φ600mm
11)	放卷料移动总长度：80mm
12)	分切刀直径：Φ130mm；刀片式结构；每片刀片上刻有条码，可用于追溯其使用寿命；刀片最小使用直径127mm；
13)	分切最大废边宽度：≤5mm(max)；采用专门的吸尘装置吸走。
14)	分切边缘无毛刺，无波纹,分切宽度误差≤±0.05mm；分切后，垂直方向毛刺9μm，平面方向毛刺≤12μm，分条直线度≤±0.2mm/米；
15)	有专门用于清除粉尘的集尘装置，配置工业吸尘器吸尘；
16)	电极极片分切后的复（收）卷材料端面整齐，无折边；
17)	分切刀上下间隙可调；
18)	分切刀前有安全防护措施；
19)	分切刀前装有极片对接装置；
20)	放卷端有点动运行装置（脚踏开关形式）；
21)	分切速度伺服调速，收卷自动同步跟踪；
22)	配有分切后除尘除铁装置，配置工业吸尘器吸尘；
23)	设备喷涂颜色：按供方标准色样；
24)	整机运行安全、稳定，控制可靠，操作方便。


四、设备主要部件配置：

主   要   部   件   配   置	一、材料：
	1. 分切机墙板：铸件；
	2. 过辊：采用氧化铝或镀铬过辊；
	3. 刀具材料：硬质合金刀，沪马，欧林等产品；
	4 收卷轴：滑差气涨轴，台湾台资企业。
	二、电气元件：
	1) 张力控制：博讯；
	2) 电器控制器件：施耐德，正泰；
	3) 伺服电机：松下、富士；
	4) 收卷卷径检测，过辊跟随精密电位器跟踪器：深圳；
	5) 精密行星减速机：中大：
	6) 缺口检测传感器：欧姆龙
	7) 光电开关：欧姆龙
	8) 模拟量输出模块：松下或其他日本产品
	9) 纠偏控制： pausource，ORIENTALDA；
	10) 直线导轨：，ABBA、HIWIN等
	11) 气缸、气动元件：AIRTAC、KCD；
	12) 同步慢速电机：苏州；
	13) 控制PLC：松下或其他日本产品；
	14) 人机界面触摸屏：昆仑通态；
	15) CCD：超音速、东森或同等品牌
	16) 电气比例调节阀：SMC；
	17) 变频器：台达。
