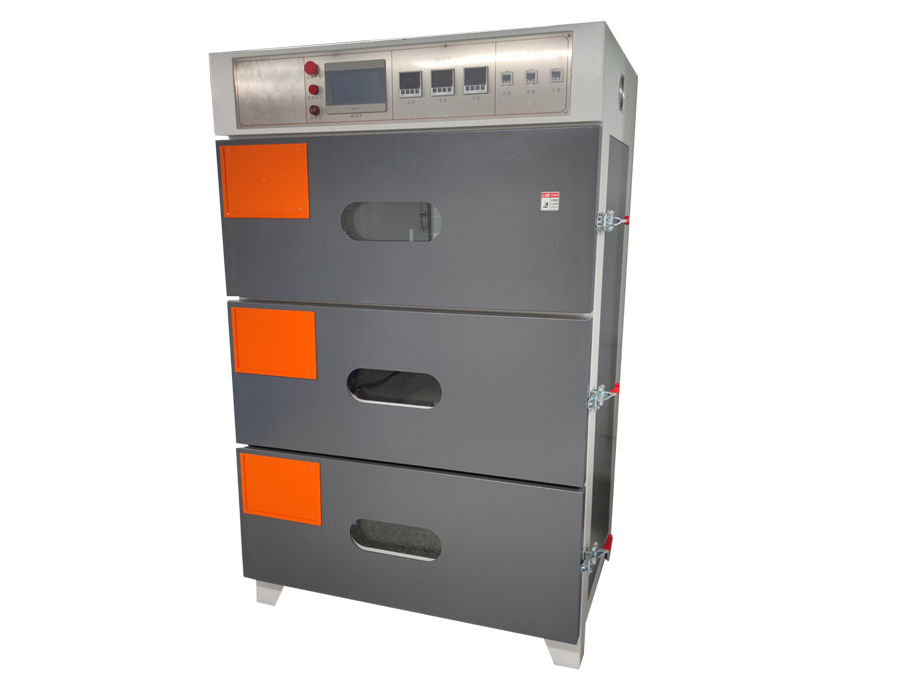

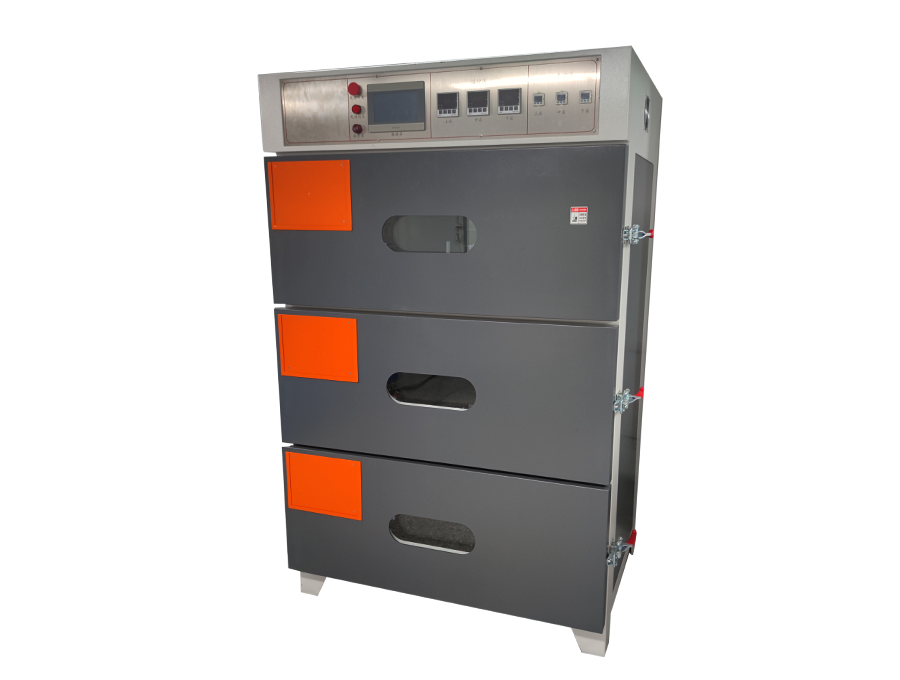

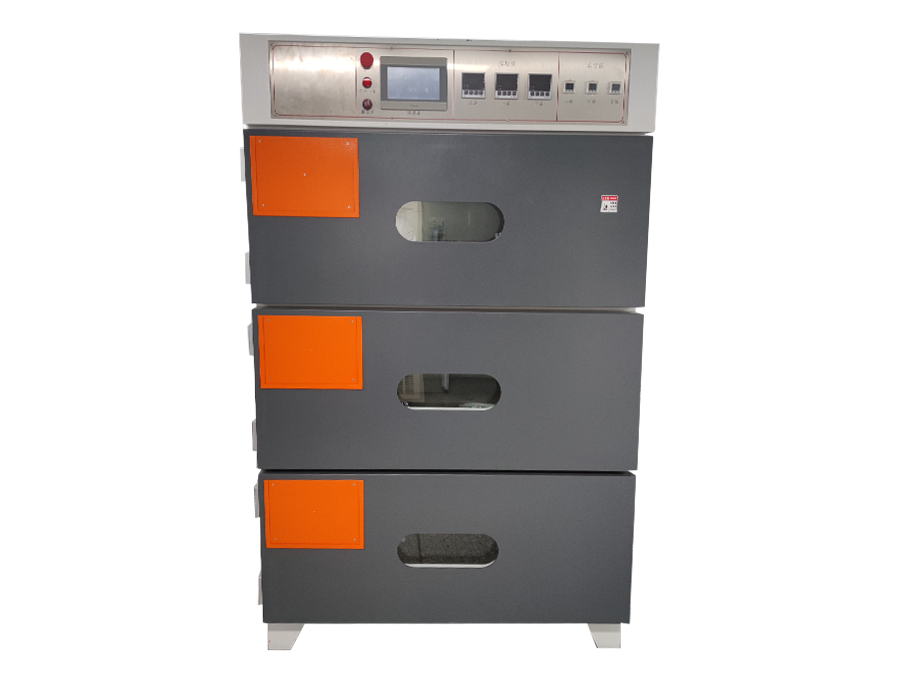

内胆尺寸	350 高×850 宽×800 深×3
外形尺寸	2000 高×1270 宽×1150 深
适用产品	电池、电芯、极片烘烤
设备系列	常规真空烤箱系列



1、  基本结构有 5 个部分组成：
1.   机架部分；
2.   内腔部分；
3.   抽真空充氮气部分；
4.   电气控制部分；
5.   外循环部分；
2、  工作原理
每台机可连续循环工作；基本流程：开门将电芯或极片放入烤箱中，再设定加热时间、 真空时间、氮气时间系统将根据已设定的时间参数自动完成加热和定时换气，完成烘烤过程。
3、配置
3.1、内腔：采用 3.0mm 不锈钢，加强筋为铁方通材料加工
3.2、机架：采用 1.5mm 优质冷轧板制成，由两层保温组成，棉为硅酸铝、铝箔棉、隔音棉三种分层 制作；
3.3、热风系统：各层均由风机、发热箱、风道、风管等组成，更能达到温度的一致性 ；
3.4、控制系统：由 PLC、触摸屏、压力传感器、高真空挡板阀、固态继电器、温控仪、电磁阀组等 组成；
3.4、五金件：包括门、后盖、真空管及其它冲压件等组成；
4、机器特点
4.1、开门方式：单开门；弹性双层玻璃门，三层压力检测，有过压保护作用；
4.2、内胆密封圈:开模浇筑而成硅橡胶 O 型密封圈，耐高温、耐腐蚀
4.3、原理：环绕式热风外循环。双层隔热式保温，外温不高于室温+15 度；
4.4、加热结构：采用 O 型外部循环风，左边出风，右边吸风，达到温度一致性；
4.5、高真空气动挡板阀，隔离式三层单独控制；
4.6、触摸屏显示， 自动循环自动控制，完成最后一步回到真空保压；数显安全温度；
4.7、设有多位式超温保护温度控制装置，可有效防止温度失控等温度控制安全问题，提高了超温保 护的精准性；
4.8、控制屏采用触摸屏集中操作，操作方便，控制可靠。程序控制器采用 PLC 控制，工作稳定可靠；
4.9、三层烤箱单独控制，可以分别设定总烘烤时间，周期时间，抽真空时间，干燥时间，参数设定 后，可以按下自动按键进入自动烘烤程序，当时间到达烘烤时间后自动关机，如果温度超过安全温 度值，会自动发出报警并且红色指示灯亮，并自动停止加热，且在显示屏上显示报警信息；
4.10、往箱内充干燥气到-0.1Mpa 至-0.02Mpa 间任意设定值可自动停止充气；
4.11、正常工作中，故障提示报警及故障原因可描述于屏上；
4.12、真空管具有防腐性；
4.13、程序互锁防层间串气。
技术参数：

序号	项目	技术参数
1	加热原理	外循环热风加热
2	电源	380V 50HZ  14KW
3	气源	干燥气体 0.1-0.2Mpa/真空-0.098- -0.1Mpa/压缩气 0.4-0.5Mpa
4	温度	室温至 150℃
5	真空度	抽到－0.1-－0.098Mpa 间时，数显 24H 保压≥95%
6	显示误差	设定值和稳定后表显值≤±0.1℃
7	保温性能	外壁温度不超过 45 度 (玻璃门除外)
8	温度均一性	离壁 50MM 内腔各点：真空时≤±4.5℃，常压时≤±3.5℃
9	串温性	≤20℃ (邻层升温 100 度内，只比室温高 20 度内)
10	响应速度	室温至 80℃≤30 分钟内表显达到设定值，空载芯部温度 稳定时间 60-120 分钟
11	抽真空和充氮气位置及 接口规格	接口位置在设备后部；抽真空接口为 DN20，充干燥气接 口为￠12mm 气管接口
12	内胆尺寸 (201 材质)	350 高×850 宽×800 深×3
13	外形尺寸	2000 高×1270 宽×1150 深
14	外观颜色 (烤漆处理)	灰白橙

电气配置：

序号	名称	规格描述
1	PLC	福建维控
2	触摸屏	7 寸 LCD 维控彩屏
3	温控器	数显智能温控仪/微电脑 PID 自动演算
4	温控模式	PID+SSR(可控硅) ，上海亚泰
5	超温保护	上海亚泰温控仪
6	温度传感器	华菱 K 型热电偶
7	真空表	数显真空表/-101.0-101.0kPa 正负压通用型 ，台湾经登
8	真空阀/氮气阀	真空挡板阀
9	报警器	声光报警
10	发热管	宏成达
11	控制方式	每个工作室独立工作，加热、抽真空和充氮气的工作方式 为 PLC 自动循环式，各工作段的操作通过触摸屏设置

7、安装条件
7.1 烘箱正面距离墙壁不得小于 1500mm，左右后侧不得小于500mm。用户须提供独立的配电开 关并负责设备外部的电源的连接。
7.2 安装区域条件 (买方提供) ：
7.2.1 电源：三相四线交流 380±38V，频率：50±1Hz；
7.2.2 真空源：压力-0.1MPA，真空管 DN20 宝塔接头
7.2.3 氮气源：压力 0.1~0.2MPA，氮气管道￠12 气管
7.2.4 压缩空气：0.4~0.6MPA， ￠8 气管 7.4、电能耗
7.4.1 最大时≤14kw/小时 7.5、环境要求
7.5.1 温度-5~35℃ ，湿度 ≤40%
7.5.2 周围无易燃易爆气体、液体或固体
7.5.3 杜绝在箱内烘烤易燃物品，可燃气体及爆炸性物。
8、每台随机配件清单：说明书 1 份
9、质量保证与售后服务：
9.1、所有设备在安装调试合格之日起计算质保期，整机质保期为 12 个月。质保期内所发生 的设备故障，卖方无偿提供设备维护和更换零部件，自接到服务通知起 (电话、传真或 信函)2 小时内给买方作出响应；对买方不能自行解决的问题，卖方人员应及时到买方现场进 行维修；
9.2 卖方职责
9.2.1 解决在非买方环境或人为因素所造成的设备疑难故障，包括由此造成的零部件更 换、机械及电器故障的排除及其它问题；
9.2.2 及时软件更新，不断提升设备性能。
9.3 技术支持
9.3.1 设备保修期满后卖方仍然进行为期三年的跟踪服务和技术支持；
9.3.2 免费软件更新；
9.3.3 有偿提供技改服务，只收取基本配件费用和人工差旅费用。
培训内容包括：
A、设备安全防护常识
B、设备的工作原理及总体结构
C、设备的操作和注意事项
D、设备的日常维护及备件更换操作技能
