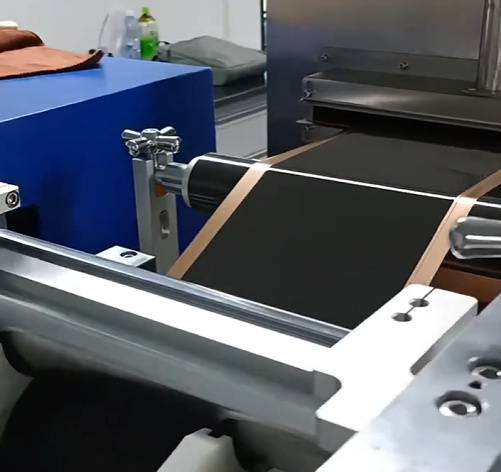

在连续涂布生产过程中，除表面缺陷外，箔材的运行状态与收卷质量同样关乎最终产品良率。极片起皱是最为棘手的运行故障之一，其成因多元且相互耦合。武汉格瑞斯新能源有限公司在故障诊断中总结出七大关键因素：各辊筒间平行度偏差、背辊或辊筒表面严重粘附浆料或水渍、箔带接头不良导致双侧张力失衡、纠偏系统未开启或功能异常、张力设定值过大或过小、行走间隙不一致，以及胶辊长期使用后产生的周期性弹性变形。

针对上述问题，应依次调整辊筒平行度、及时清除辊面异物，并优先调整机头张力调节辊直至箔材稳定运行。同时需复核张力设定值及各传动辊的转动灵活性，对于不灵活的辊子应立即处理。当行走间隙不合理时，可适当扩大间隙后再缓慢缩减至合适范围。若胶辊弹性变形严重，则需果断更换新辊。

边缘凸起问题往往源于挡板泡沫的堵塞效应。安装挡板时可采取向外八字形的姿态，或从外向内移动挡板以缓解浆料堆积。漏料故障则与挡板泡沫或刮板安装不紧密相关，应确保刮板间隙略大于涂层厚度，并压紧挡板泡沫。收卷不整齐是影响后工序连续性的常见问题，原因包括收卷轴安装不到位、未充气、纠偏功能未启用，或收卷张力缺失。正确的处理方式是固定卷筒、为气胀轴充气、开启纠偏并建立合适的收卷张力。武汉格瑞斯新能源有限公司建议，将收卷张力与纠偏进行联动校准，可显著改善卷绕整齐度。

两侧空白区域不均匀，应同时检查挡料板位置与放卷纠偏功能是否启用。反面内涂层无法追踪的故障，需优先确认光纤头检测距离与参数设置是否正常，以及正面涂层是否有效成型。最后，当纠偏校正功能失效时，技术人员务必核实光纤参数是否处于合理区间（校正指示灯应呈现左右交替闪烁状态），并确认校正开关是否已正常开启。对这些综合性故障的系统性排查，是保障涂布产线长期稳定运行的最后一道防线。
