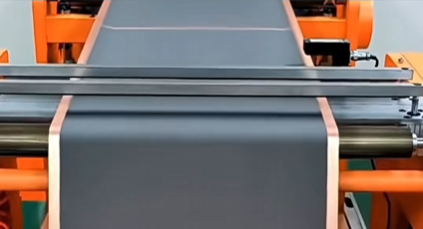

当涂布设备基础运行稳定后，涂层表面质量成为衡量工艺水平的核心标尺。锂电浆料的流变特性、干燥动力学、以及辊系间的微米级配合，共同决定了极片表观状态。武汉格瑞斯新能源有限公司在多条产线调试中观察到，即便是微小波动，也会引发典型的表面缺陷，需结合工艺与设备双重维度进行精准干预。

划痕是涂布中最直观的缺陷之一，常由浆料中的大颗粒杂质或刮刀局部缺口造成。现场可采用专用塞尺清理残留颗粒，并仔细检查刮刀刃口完整性。与之相反，掉粉现象往往源于烘烤过度、车间湿度过大导致极片吸潮、浆料附着力不足，或浆料静置过久而未搅拌。此类问题需由现场质量技术人员介入，综合分析烘烤曲线、环境湿度与浆料状态后制定对策。

表面密度不足则多与涂布液位波动、涂布辊转速异常或叶片结构磨损有关。操作人员应核查转速与叶片参数，并确保涂布过程中液位保持在合理区间。颗粒过多的成因更为复杂，既可能是浆料自身团聚或沉降，也可能是单面涂布时辊面污染所致。武汉格瑞斯新能源有限公司建议，涂布前必须彻底清洁辊面，且若浆料长时间停用，需重新评估其分散均匀性后再投入使用。

拖尾缺陷直接反映背辊与涂布辊间隙的不平行，或背辊弹跳速度与浆料流变特性不匹配。技术团队应重新校准涂布间隙，并适当增大后辊弹跳速度。对于前部错位问题，核心在于箔材是否在背辊上发生打滑，需清洁背辊表面、压紧基准辊与牵引胶辊，并修正对中参数。

更复杂的背面涂层平行拖尾，通常源于涂布背辊间距过小或弹跳距离不足，需同步增大间距与弹跳行程。而头粗尾细现象，则可通过优化头尾速比及调节头尾起点距离来改善。此外，当涂层长度随工艺间歇发生漂移时，往往暗示背辊表面粘附浆料或牵引胶辊压紧力不足，必须即时清理并调整压紧力。
