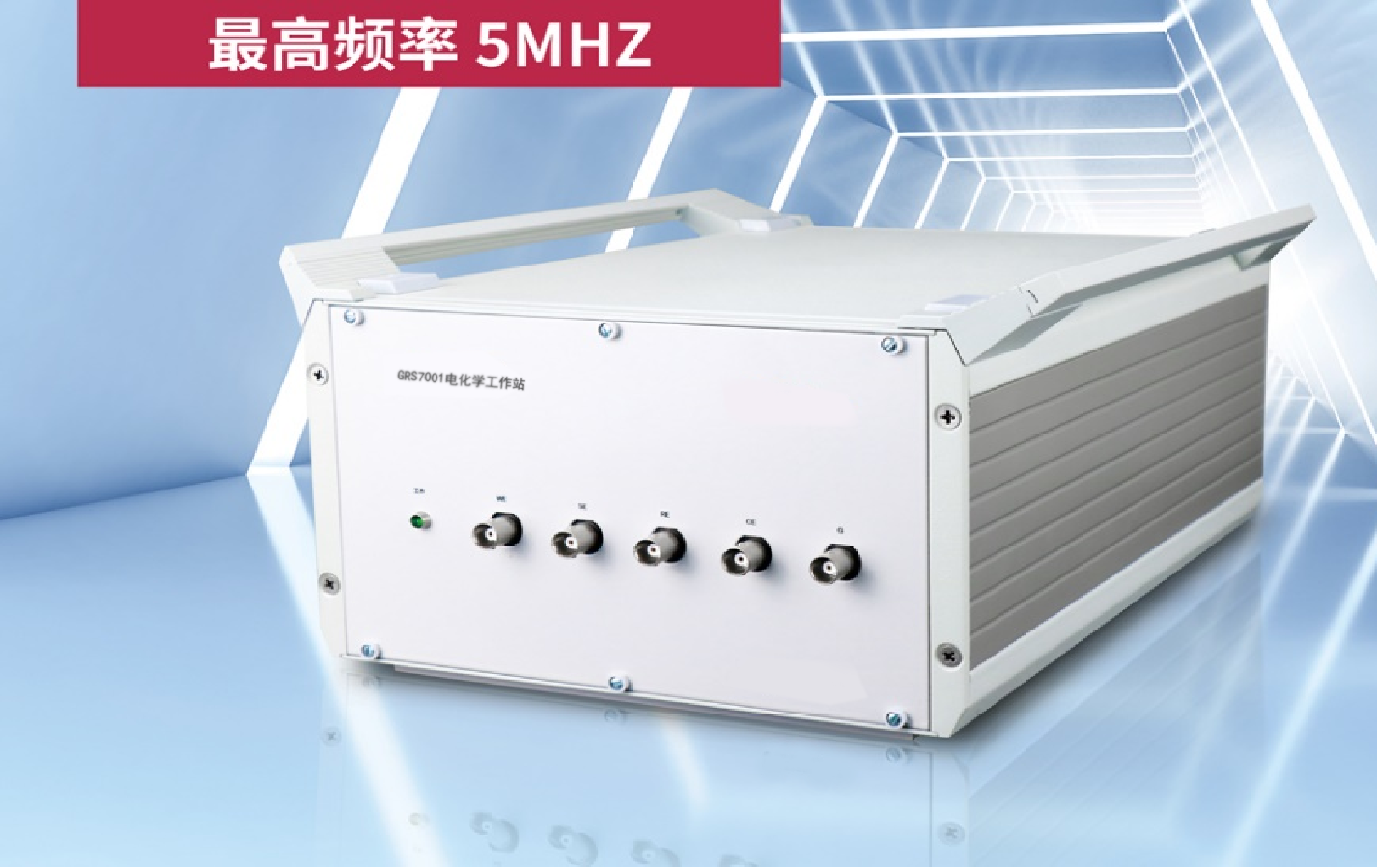

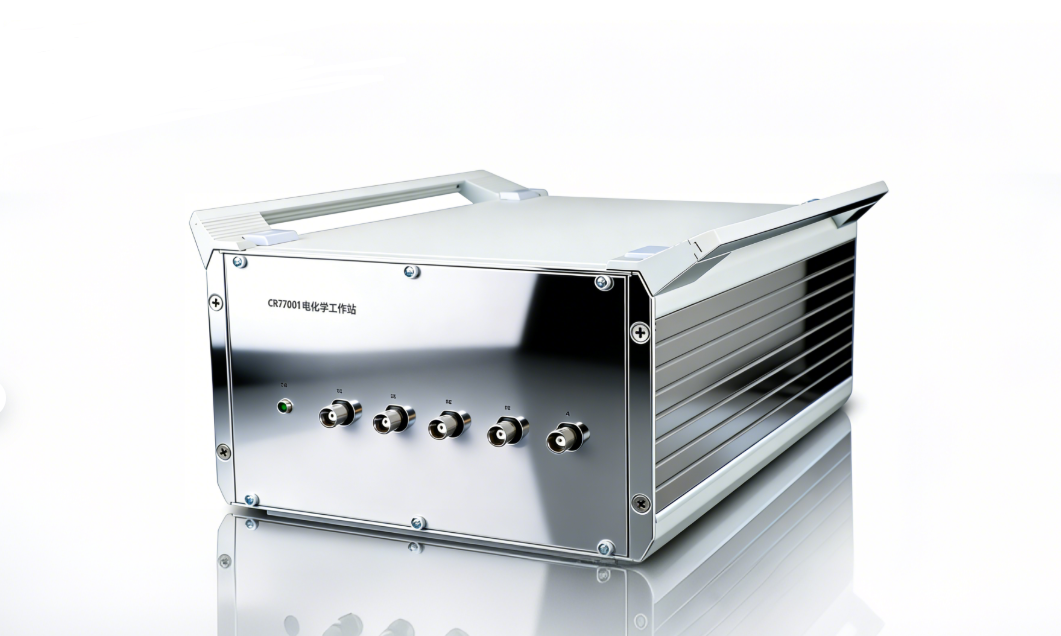

GRS-7001 电化学工作站

产品概述 GRS-7001 电化学测试系统由 GRS-7001 电化学工作站 ( 恒电流仪 / 恒电位仪 / 交流阻抗仪 ) 和 GRS-7001 控制数据分析软件组成。GRS-7001 电化学工作站有四大模块,分别是电分析、腐蚀

推荐产品 Recommended Products

产品参数 Product Parameters




产品概述
GRS-7001 电化学测试系统由 GRS-7001 电化学工作站 ( 恒电流仪 / 恒电位仪 / 交流阻抗仪 ) 和 GRS-7001 控制数据分析软件组成。GRS-7001 电化学 工作站有四大模块,分别是电分析、腐蚀、交流阻抗、能源模块,可实现所有电化学方法。
产品特点
GRS-7001 电化学工作站硬件由高品质集成电路组成,具有控制精度高、响应速度快、性能稳定、结构紧凑、自动化程度高的特点,系统内置 高速控制和高精度 18 位双路 AD 转化器,可以实现高精度的数据采集,采用以太网与 PC 机进行通讯。
GRS-7001 电化学工作站采用高速数据处理器,提供快速、高精度的电化学测试,仪器的安装配置要求简单,以太网连接(支持即插即用), 启动成本低;高速数模转换板,提供电流、电压瞬时脉冲,产生各类复杂的电化学测试波形,满足电压、电流的全同步测量;四电极连接, 灵活用于测试高、低阻抗的电解池。采用最精确的单正弦技术,确保施加到电解池的振幅始终和设定值保持一致,使得在线性和稳定性条件 下的测试分辨率达到最大。
GRS-7001 电化学工作站软件功能强大,实验设置简单,可以设定自动批次进行恒电位 / 恒电流 / 阻抗测试实验;可以提供信息提示、外部联用 等功能,提供数据“复制 / 粘贴”及“导出”功能,能极其简便地进行数据处理和将数据导出到 GRS-7000 之外的各种数据处理软件;同一窗    口能够显示多个图形以及所需要的数据,  软件自带的数据分析模块可以进行数据分析及曲线拟合,  如线性拟合,  峰值分析,  Rp 极化电阻拟合, 塔菲尔拟合,   EIS 电化学阻抗数据拟合等功能。
应用范围
广泛应用于电极过程研究、化学电源、电镀、电解、电分析、金属腐蚀研究、电化学保护参数测定等方面。GRS-7001 提供了高达 7MHz 交流阻抗频率, 可用于固态材料阻抗测量。
重要参数
零阻电流计
2,3,4 电极结构
浮地或接地
最大电位范围 ±10 V
最大电流 ±2A 连续 , ±2A 峰值
槽压 ±15 V
恒电位仪上升时间 ≤ 500ns
恒电位仪带宽(-3 分贝) 1 MHz
所加电位范围 ±10 mV,±50 mV,±100 mV,±650 mV,±3.276 V,±6.553 V,±10 V
所加电位分辨 电位范围的 0.0015%
所加电位准确度 ±1 mV,± 满量程的 0.01%
所加电位噪声 <1.5mV 均方根植
测量电流范围 ±10 pA ~ ±2 A,   12 量程
测量电流分辨 电流量程的 0.00038%,最低 0.076 fA
电流测量准确度 ±0.1%
输入偏置电流 ≤ 1 pA
自动或手动 iR 降补偿
电流测量偏置 满量程,18 位分辨,0.00038% 准确度
电位测量偏置 满量程,18 位分辨,0.00038% 准确度
部电位输入
电位和电流的模拟输出
5MHz ,500KHz,  50KHz,10KHz,5KHz,1KHz,500Hz,100Hz,50Hz,10Hz,5hz,  1Hz,  0.5Hz,  0.15Hz
5MHz ,500KHz,  50KHz,10KHz,5KHz,1KHz,500Hz,100Hz,50Hz,10Hz,5hz,  1Hz,  0.5Hz,  0.15Hz
0 ~ 10V,16 位分辨,0.003% 准确度
以太网口数据通讯,可转接 USB
CV 数字模拟器和拟合器
交流阻抗模拟器和拟合器
最大数据长度 0 ~ 200 万点(200 万点~无限,可拓展)
恒电流仪
恒电流范围 1nA ~ 2A
所加电流准确度 ±0.1
所加电流分辨率 电流范围的 0.0015%
测量电位范围 ±0.01V,   ±0.025V,   ±0.1V, ±0.25V,   ±1V,     ±2.5V,     ±5V,   ±10V
测量电位分辨率 测量范围的 0.00038%

电位计
参比电极输入阻抗 ≥ 1012Ω
参比电极输入带宽 ≥ 10 MHz
参比电极输入偏置电流 <= 1 pA @ 25° C
波形发生和数据获得系统
快速信号发生更新速率 50 MHz,   16 位分辨
快速数据采集系统 18 位分辨,双通道同步采样,样 速率每秒 1,000,000 点
外部信号记录通道最高采样速率 1M Hz
可拓展扫描电化学显微镜功能
实验参数
CV 和 LSV 扫描速度 0.000001V/s ~ 10,000 V/s
扫描时的电位增量 0.1 mV  (当扫速为 1,000 V/s 时)
CA 和 CC 的脉冲宽度 0.00002 ~ 1000 sec
CA 的最小采样间隔 2 μs
CC 的最小采样间隔 2 μs
CC 模拟积分器
DPV 和 NPV 的脉冲宽度 0.001 ~ 10 sec
SWV 频率 0.001 ~ 100 kHz
i-t 的最小采样间隔 2 μs
ACV 频率范围 0.1 ~ 10 kHz
SHACV 频率范围 0.1 ~ 10kHz
FTACV 频率范围 0.1 ~ 10Hz,可同时获取基波,   二次谐波,  三次谐波,  四次谐波, 五次谐波,六次谐波的 ACV 数据
交流阻抗频率范围 10μHz ~ 1 MHz
交流阻抗振幅 0.00001 V ~ 1 V 均方根值
