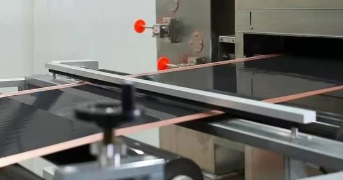

除温度与风量外，烘箱段的张力控制也是影响涂层开裂与附着力的关键因素。涂布过程中，若基材承受的张力过大，基材处于高应力拉伸状态，将直接限制涂层在干燥过程中的横向自由收缩。涂层固化收缩时，若无法通过自身的微形变释放应力，叠加基材的拉伸张力，极易诱发横向裂纹。反之，若基材的热收缩率较大且未经过定型处理，干燥受热时基材收缩幅度超过涂层，也会将已固化的涂层拉裂。因此，烘箱各段的张力应随干燥进程逐步降低，为涂层预留应力释放的空间。

环境温湿度同样不可忽视。车间湿度过高时，基材（尤其是亲水性的铝箔或铜箔）会吸收微量水分。干燥过程中，这些水分汽化逸出，破坏涂层的致密结构，形成针孔或微裂纹。湿度过低则容易产生静电，吸附环境中的粉尘，造成局部涂层缺陷，进而成为开裂的起点。基材表面处理质量也是前提条件——电晕不足或清洁不到位，涂层从一开始就锚定不牢，即便烘箱参数再优化，附着力也难以达标。此外，单次涂布厚度过大，体积收缩幅度相应增大，内应力急剧上升，开裂风险显著增加。涂层配方中粘结剂的脆性（玻璃化转变温度过高）同样会限制干燥后分子链的运动能力，无法有效释放应力，稍有扰动便产生裂纹。

值得强调的是，烘箱并非一次设定便可长期稳定运行的设备。它是一个动态系统：滤网会堵塞，风刀会偏移，热电偶会发生漂移，加热器会逐渐衰减，甚至季节更替带来的温湿度变化都会颠覆原有精心调校的干燥平衡。因此，持续的监测与定期校准是保障烘箱长期稳定运行的基石。

武汉格瑞斯新能源有限公司深耕锂电制造工艺多年，在涂布干燥系统的动态调控与故障诊断方面积累了丰富经验。其技术理念强调：只有将烘箱视为一个“活的系统”进行精细管理，才能真正抑制涂层开裂与附着力下降，为高质量极片制造提供可靠保障。
