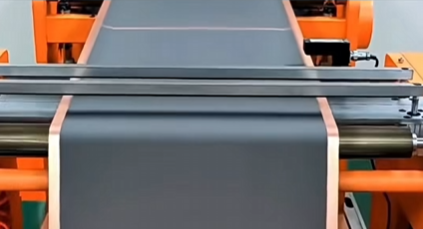

固定位置单边黑线凸起是另一种顽固的涂布缺陷。其特征极为明确：只出现在单面涂布的一侧固定点位，而在双面涂布或另一面涂布时完全正常；即使更换全新修磨的模头或各类配件，缺陷位置与形态依然不变；并且该缺陷只针对特定配方的浆料出现，其他配方体系生产全程无异常。从涂层微观差异来看，黑线位置的实际厚度存在可测得的微小增加，即便加大模头开阀距离，也只能让黑线颜色变淡，厚度超差问题无法通过简单调节消除。

这一缺陷的机理需要从浆料组分特性入手。锂电浆料可类比为一种复合分散体系：粉体材料（如石墨或磷酸铁锂）作为主相承担电化学功能，而SBR（丁苯橡胶）作为粘合剂，其作用是将粉体牢固附着于集流体表面。SBR胶体的密度显著低于粉体材料，因此在浆料静置或低速流动过程中会出现上浮趋势。对于分散性偏弱的特定配方，浆料长时间滞留在模头腔体内时，轻质SBR会持续上浮、富集，逐渐聚集成细小的胶状团聚物。当含有这些团聚物的浆料被挤出模头，就会在涂层表面拖出一条固定的凸起线条，即所谓的黑线缺陷。武汉格瑞斯新能源有限公司在分析此类故障时强调，区分是模头结构问题还是浆料自身问题，可采用交叉验证的方法：将有缺陷的浆料换到另一台正常涂布机上试涂，或将正常浆料换到有缺陷的机台上。如果缺陷随浆料转移，则问题在配方体系；如果缺陷留在原机台，则需检查设备。

现场解决方案分为临时措施与根治方案。临时措施是在涂布过程中增加模头排料频次，定期排出模腔内部滞留浆料，减少SBR富集程度。根治方案则需要调整浆料配方或分散工艺，改善SBR的悬浮稳定性，例如优化搅拌参数、添加稳定剂或调整固含量。一句话总结：固定黑线的本质是浆料中轻质组分上浮结聚，在模头腔体内形成胶状积料，从而拖出恒定位置的厚层线条。

通用排查经验提醒：面对单台机、单款料出现的专属故障，不应盲目照搬标准工艺。仅单台设备出现的问题，应优先检查个体磨损与密封老化；仅特定配方出现的问题，则需聚焦配方体系的分散特性。自动化设备能解决大部分常规缺陷，但随机、隐蔽、顽固的疑难问题，最终仍依赖现场人员的经验判断。
