MC16电池电容测试仪

发布日期:2018-04-19 11:12 浏览次数:

MC16 电池电容测试仪是专为电池的试验、研究和开发单位提供的脉冲测试仪,可测试各类电信脉冲、多功能、方便实用的测试设备;测试对象为电池电极、原材料分析、锂离子、镍氢、镍铬等。测试通道完全独立,电流自动选档,配备灵活的测试软件、数据处理软件。
MACCOR MC16 电池电容测试仪是一个多功能、全自动、可编程测试系统,可用于各类电池的研究开发和质量控制, 它是专门为满足每一位用户的需要而生产的,包括硬件和软件两部分。
MC16 电池电容测试仪包括如下功能:
1、测试设备通过微电脑控制,并带有内存储器,测试程序可完全下载到测试设备运行
2、通过软件可设置充放电的安全上下限值,并在超出设置值后,软件会自动控制断开测试电路,以达到安全的目的
3、系统中每一个测试通道都是相对独立可控的。
4、操作的类型包括:充电(源电流),放电(反向电流),休眠(等待),电压扫描,脉冲为10ms的标准脉冲
5、测试模式可定义为恒流, 恒功率, 恒电阻, 恒电压。
6、测试过程可以根据结束条件转移到其他测试步骤 。
7、测试结束条件包括各项额定值(电压,电流,时间等),积分值(能量,电容,半循环的数据),微分值。
8、测试系统能实时显示、描绘、打印测试数据或完整的测试过程。
9、借助于数据管理软件, 测试数据可以经过局域网自动传递。
10、图表可以由用户编辑题目,并能定义坐标,线的颜色以及其他多项参数。
11、制作好的图形可以作为模板保存下来,以便以后重复调用。
12、可将来自于多个测试通道的数据绘制在一个图上,或者多个图编辑成一个视图。
13、系统电源报警功能在外部电源突然断电时,能保存完整的测试数据并重新启动。
14、测试柜设计了前后门,以便于检查。
15、可以和环境试验箱联机使用。
16、测试系统根据NIST标准,每年作一次校准

MC16 电池电容测试仪是一款由美国MACCOR生产的高精度电池测试系统,此电池测试系统的主要检测功能如下:恒流充放电测试、恒压充放电测试、恒功率充放电测试、恒电阻放电测试、电流阶梯或斜坡测试、电流脉冲或功率脉冲测试、容量测试、循环寿命实验、过充、过放速率承受能力实验、荷电保持能力实验、不同温度下的电池性能测试、直流内阻DCIR测试、1KHz的交流阻抗测试、HPPC与PITT测试、脉冲测试、变量测试、实时容量倍率测试、实时工况模拟测试。


技术指标


设备名称 电池测试仪 电容测试仪
设备型号  MC16 MC16
设备规格 5V5A16CH 10V5A16CH
电流量程 5A/150mA/5mA/150uA 5A/150mA/5mA/150uA
电流精度 ±0.01% FS ±0.01% FS
电压量程 0~5V/-5V~+5V 0~10V
电压精度 ±0.02% FS ±0.02% FS
数据采集 10mS/5mS 10mS/5mS
操作模式 恒流,恒压,恒功率,恒电阻,波形模式,公式模式
可选配件 辅助温度检测通道、辅助电压检测通道、辅助压力检测通道、SMB智能电池测试、I2C、HDQ、CAN通讯功能、热敏电阻输入、数字I/O功能等……
设备尺寸 64cm(D)X46cm(H)X46cm(W)

设备软件功能
MACCOR电池测试设备软件功能强大,界面简洁,简单易用,人机界面友好,具备电池检测设备应用经验的工程师或操作人员只需半个小时的培训即可独立操作MACCOR电池测试设备的软件应用了,接受半小时培训后可单独进行软件的测试编程,启动测试,测试数据查看,导出及测试图形查看与编辑等功能,更多详细功能,将在设备使用培训过程中现场培 训。

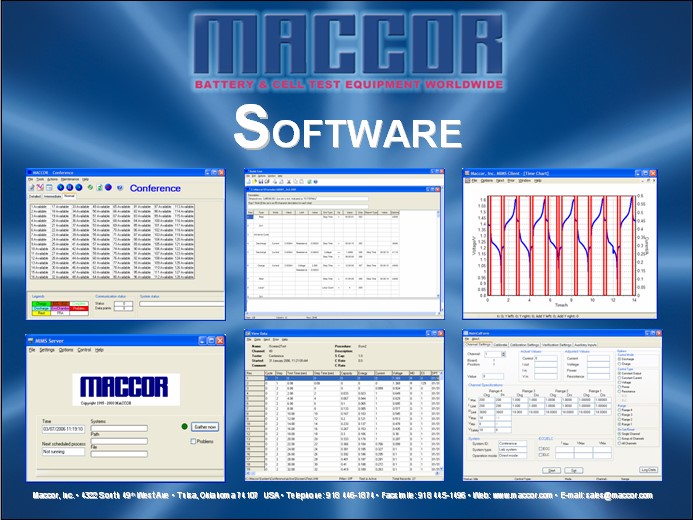

MACCOR电池测试仪相关软件功能界面欣赏,下图为多种不同的软件汇集的总体界面展示:



下图为MACCOR设备的测试界面图,此测试主界面可以由用户选择适合自已的显示界面,有五种不同的界面风格可以供用户选择:

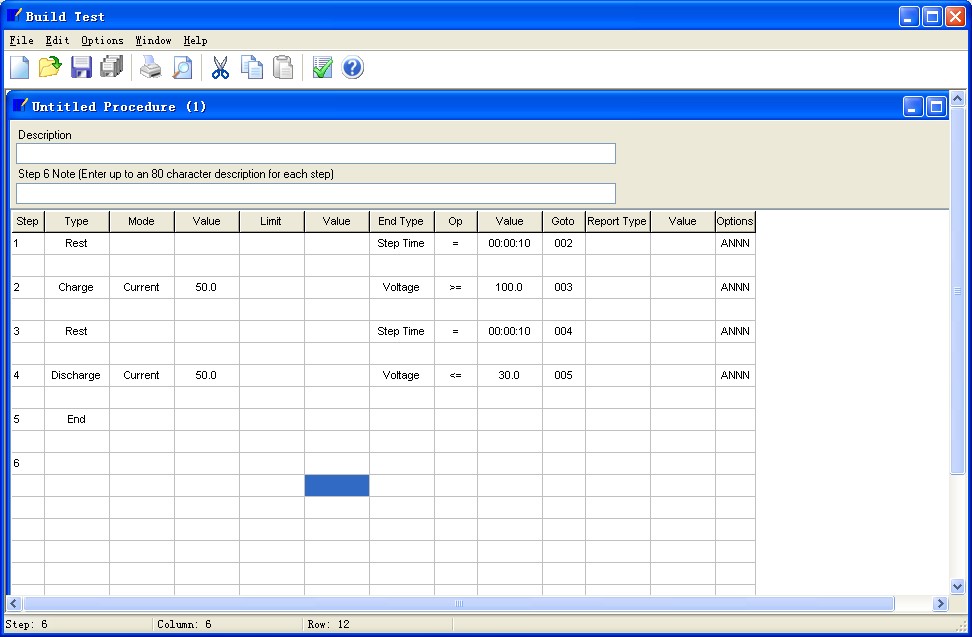

下图为MACCOR设备的编程界面图,简洁易用,以填表格方式进行编程,适用于无任何编程经验的人员均可简单培训就能自已编程测试:

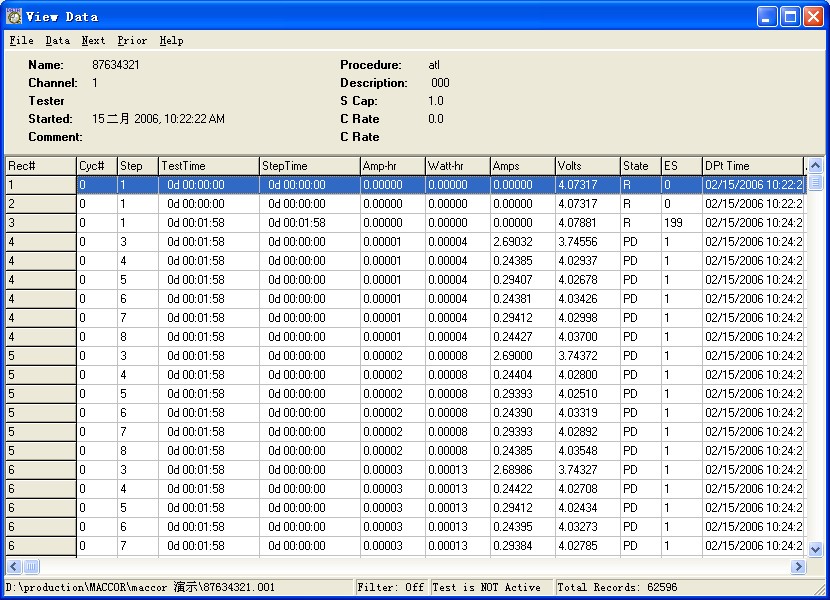

下图为MACCOR设备的数据处理软件界面图,MACCOR电池测试设备在测试过程中完整的记录下测试所需的各类数据,如:电流数据,电压数据,容量数据,能量数据,测试时间,工步时长,循环数,直流内阻等等数据,用户可以通过MACCOR数据处理软件对数据进行查看,筛选或导出到EXCEL文件的相关处理。

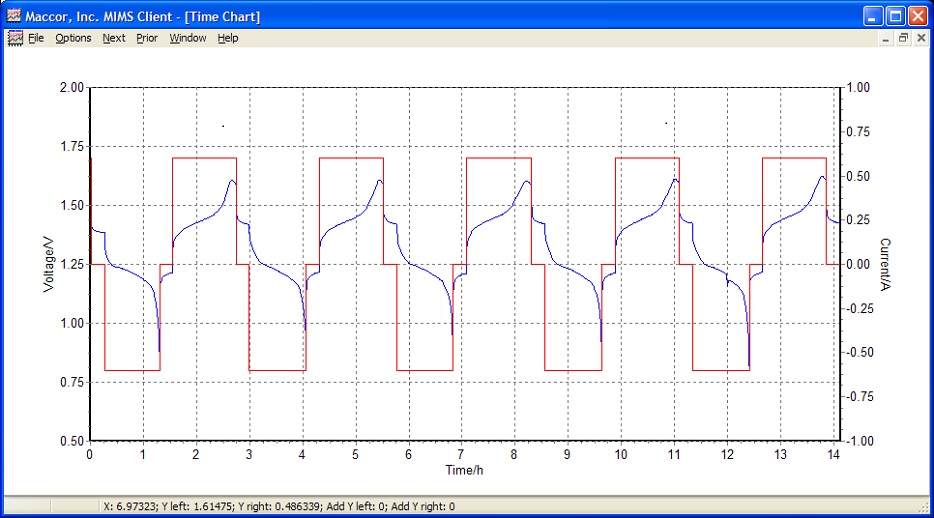

下图为MACCOR设备的图形处理软件界面图,方便用户查看各类图形曲线,如电压时间图,电流时间图,容量对电压的放电曲线图等等,可对图形进行添加说明,或导出成位图文件,或作为常用模版保存,以便下次绘制同类图形时直接套用即可,方便快捷。

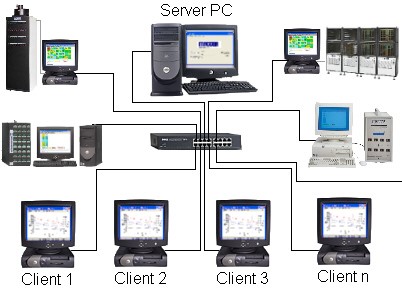

若贵公司有多台MACCOR电池测试系统,并且放置在不同的实验室,可以通过MACCOR提供的数据管理软件方便的将各个实验室的数据快速查看,分析及备份,可避免往返于不同的实验室读取测试所需的数据文件。



产品售后服务
感谢您购买了高性能的MACCOR电池测试系统,从现在开始,您将感受到MACCOR高精度,多功能电池测试系统为你们的产品测试带来的便利及产品品质的改进,同时为贵公司带来更多的效益,赢得更多国际客户的信赖!
