成品单体电池测试系统

发布日期:2019-11-29 15:38 浏览次数:

应用领域

    大专院校、科研机构、电池材料生产及电池生产企业各种电池、模拟电池、半电池、超级电容器等相关电化学方面的测试

 测试项目

       充放电曲线、充放电效率、电池容量、比容量、循环寿命、容量衰减曲线、DCIR内阻、过充过放测试、温度与容量的测试、工况模拟等性能等参数测试


型号Model BT2018B

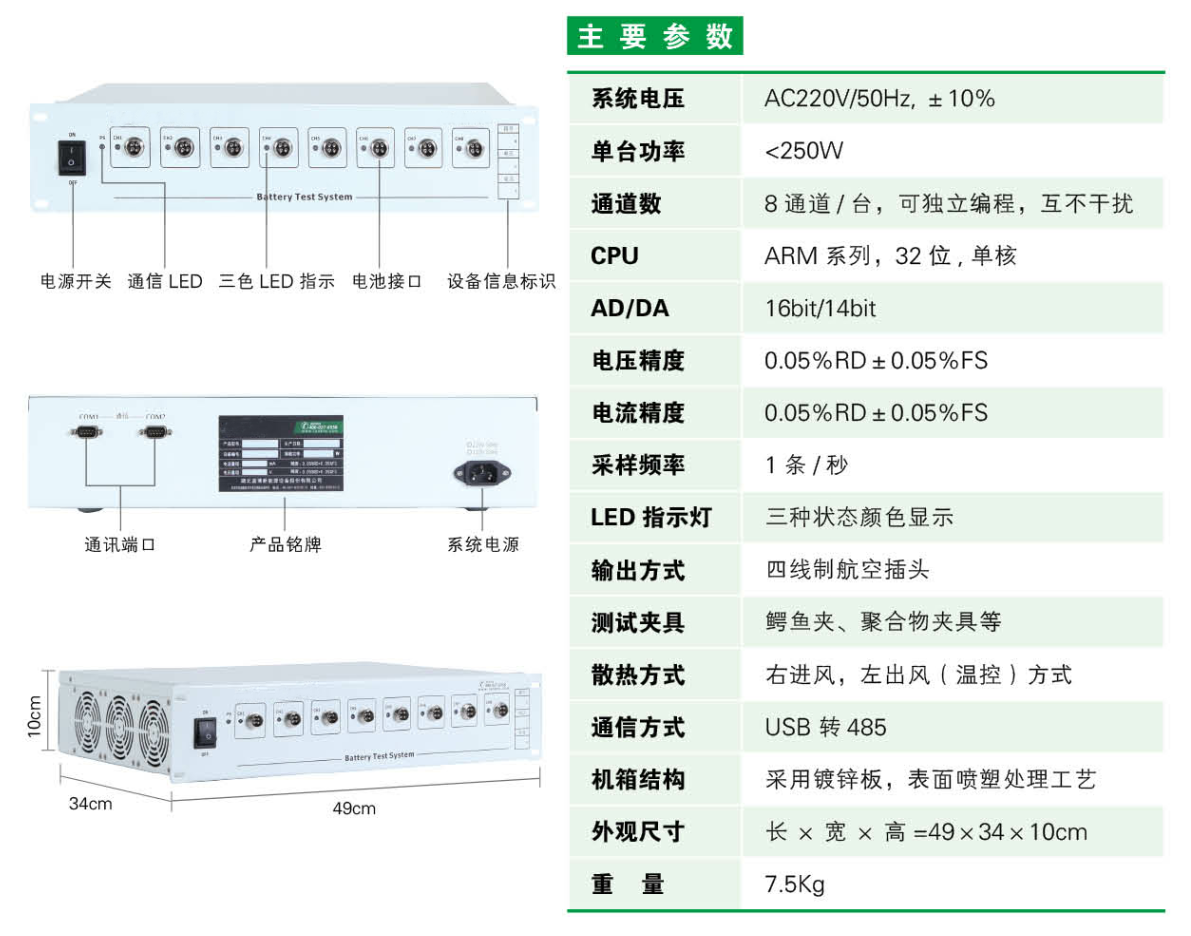

产品图
产品尺寸 长×深×高=49cm×34cm×10.5cm
通道数 8通道/台,可独立编程,互不干扰,每台计算机可接入256台。
量程范围 充电电压:0V---5V  放电电压:2V---5V; 充电电流:5mA---5A
测量精度 电压精度:±0.05%FS;电流精度:±0.05%FS;稳定度:±0.05%FS
箱体结构 箱体采用镀锌板材质,表面喷塑处理工艺
CPU ARM系列,32位
DA/AD 16位/24位
控制方式 恒流源与恒压源采用双闭环结构,高精度线性调整
散热方式 风冷,风机转速支持程控、温控、全速三种模式可选
通讯方式 USB/RS485,采用光电隔离技术,并且软件可自动搜寻接入计算机的所有设备
基准特性 采用美国专用基准集成芯片;温度系数:5ppm/℃(最大值)
接入方式 四线制,鳄鱼夹夹具、聚合物夹具等(用户可选)
输入阻抗 ≥10GΩ(静置状态下漏电流<0.1nA,停电状态下电池与设备完全断开)
软件特性 C#平台开发,WIN10风格,平面化设计,适应现在流行操作习惯
测试方案特性 方案脚本独立(可任意拷贝、创建、修改、删除等)、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等
模式编辑特性 根据运行模式智能判断逻辑关系,提示错误操作,并自动填入主参数及截止条件参数,也可手动修改
模式操作特性 启动、停止、续接启动、强制跳转、参数重置、变更通道等

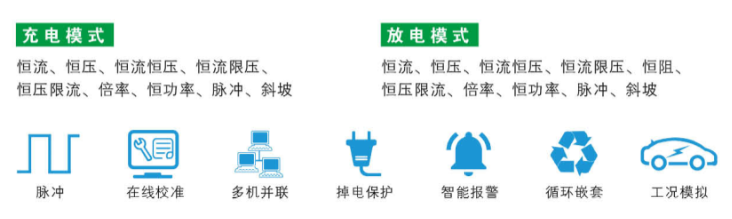

运行模式 静置、恒流充电、恒流放电、恒压充电、恒阻放电、恒功率充电、恒功率放电、倍率充电、倍率放电
显示位数 6位有效数字(电压:×.×××××;电流:×.×××××)
DCIR测试 支持定点进行DCIR的计算
截止条件 终止电压、电流、容量、时间、负斜率等
数据展现方式 座标曲线(X、Y座标可自定义)、图形、数据列表(过程、明细分层),测试结果直接以“法拉”为单位
测试事件记录 对测试过程中所有测试事件具有记录功能,如:运行、停止、保护信息、参数重置、通道变更、在线校准等
循环嵌套 具有嵌套循环功能,最大支持3层嵌套
循环次数 1-99999次
数据采样方式 时间变化△t:10ms---3600S;电压变化△U:1mV---50V;电流变化△I:10uA--5000mA
数据采样频率 1条数据/秒(有效数据)
数据导出 可导成EXCEL、TXT、图形
数据另存 支持单个或多个数据另存,多个数据另存自动新建文件夹,文件名自动加入启动时间及箱号和通道号
保护条件 延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压、(单体过温保护*)等,
运行保护 支持停电保护、通讯间断保护、电脑死机保护、系统死机保护
报警方式 测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息
软件升级 支持网络远程推送,在线升级
