锂电池鼓包的 成因、风险与防控

手机鼓包、电动车续航骤降、充电时外壳发热变形——这些现象背后，往往是同一个“凶手”：锂电池鼓包。

它不是小问题，而是电池内部严重失效的最后警告。本文将用最短的篇幅，说清鼓包的底层逻辑与应对方案。

01 鼓包三因：气从何来？

锂电池是密闭系统，鼓包的本质是内部产气＞正常消耗。气体主要来自三处：

工艺缺陷：出厂即“埋雷”

• 水分超标：生产环境湿度失控，水分与电解液反应生成HF（氟化氢），腐蚀电极同时产气

• 极片对齐度差：负极包不住正极，析出的锂与电解液反应产气

• 注液不均：局部缺液导致析锂，析出的锂“死”在表面，与电解液持续反应

滥用工况：外力诱发内伤

• 过充：电压＞4.5V，正极结构崩塌释氧，氧化电解液→CO₂

• 过放：电压＜2.5V，负极铜箔溶解，再次充电时铜析出、刺穿隔膜，微短路产热产气

• 大倍率充放电：锂离子“堵车”，堆积在负极表面形成金属锂（析锂），锂活性高，与电解液反应产气

高温侵蚀：加速老化

• 45℃以上：SEI膜（固体电解质界面膜）加速分解-重组，每次重组都消耗电解液并产气

• 高温+满电存储：正极活性物质失氧，电解液氧化分解速度翻倍

（配图：鼓包电池内部气体成分示意图——CO₂、CO、C₂H₄、CH₄占比）

02 鼓包之后：不是“还能用”，是“不能用”

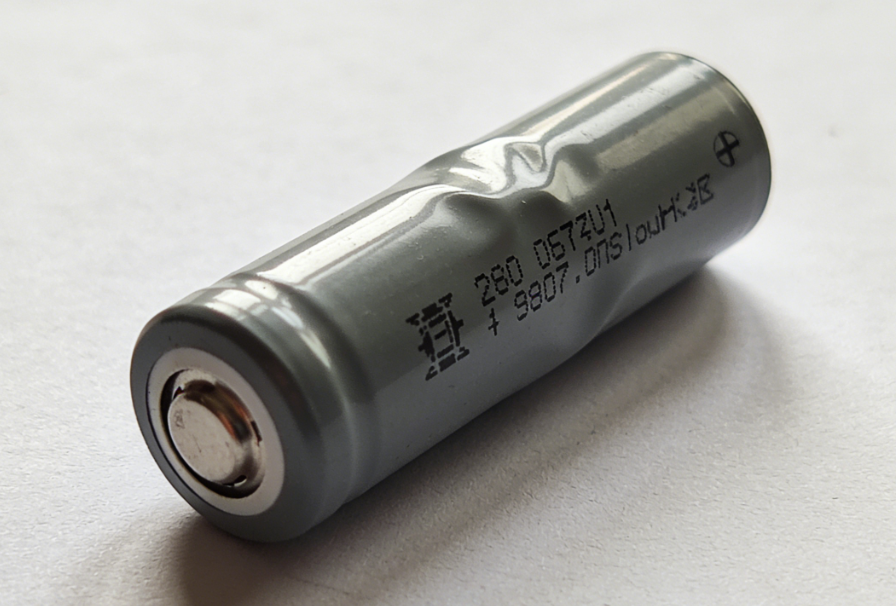

现象：外壳鼓起、按压有气体感、放在平面可摇晃

真实状况：

1. 容量已崩
极片间被气体撑开，离子迁移路径断裂——标称5000mAh，实测可能已不足3000mAh

2. 内阻飙升
气体层阻隔电子传导，充电发热量增加→进一步加速产气→正反馈，迅速恶化

3. 安全阀临近触发
多数软包/铝壳电池设计有防爆阀，鼓包意味着内部压力已达临界值，再充放一次可能直接顶开漏液

4. 短路概率激增
极片变形错位，正负极可能在角落直接接触——内部微短路持续发热，是热失控的前夜

一句话结论：鼓包电池不具备修复价值，必须立即停用并交由专业回收。

03 预防三板斧：从选到用，守住安全线

一、选品关：源头掐断90%风险

• 看品牌：不是只看名字，而是看是否通过GB 31241、UN38.3等强制性安全认证

• 看批次一致性：同一品牌电池，电压差＞20mV、内阻差＞10mΩ，说明分选工艺粗糙，内部缺陷概率高

• 看封装工艺：铝塑膜封边是否平整、有无褶皱——封装不良是水分侵入的快捷通道

二、使用关：三个“不”原则

• 不过充：充满即拔，不用杂牌“快充头”硬怼——充电器协议不匹配可能直接触发过充

• 不过放：电量低于20%就充，别等到自动关机——过放对负极的损伤不可逆

• 不高温：＞40℃环境别边充边用，夏天车内、暴晒窗台是电池禁区

三、检查关：定期“两看一摸”

• 看外观：外壳有无鼓包、变形、漏液痕迹

• 看使用表现：同设备续航是否明显缩短、充电时间是否突然变长

• 摸温度：充电中段用手背贴电池——异常烫手（＞50℃）立即停用
