库仑效率测试设备

MACCOR MODEL 4200是一个多功能、全自动、可编程测试系统，可用于各类电池的研究开发和质量控制。

测量库伦效率的注意事项：
容量
      第一页的方程式fm.jpg中Q是测算出来的。要测算该容量值所需的变量只需电流和时间这两个变量。变量测的越精确，测算的容量值就越精确，进而库伦效率的测量值就越精确。
      Maccor提供业界领先的电流精度和时间测量能力，其标定电流精度为0.01% FS，而实测精度一般可达到< 0.005% FS。充电和放电电流都是独立校准的，这样可以使得充电和放电之间的测量误差最小。Maccor区别于其他依赖PC时间的测试系统，使用了独立的板上晶振用于计量时间，该晶振具有25 PPM /°C级的稳定性。

电压
      在一个循环寿命测试周期中，充电和放电所用的时间是从电压变化开始计算时间，直到电压到达相应的电压端点为止。因此必须要能够准确的测量电压值。
       Maccor系统标定的电压精度为0.02%FS。因此,对于0~5 V的系统其标定精度为±0.001 V。对于一个测量精度通常是±0.01%FS的5V的通道，其误差为±0.0005 V。
       Maccor系统通道能够在上下循环结束电压之间，调整到更高精度的电压测量。例如，如果测试设备是在3.0V到4.2V这两个循环结束电压之间进行测试，测试通道可以使用这些测试值作为上下校准点而进行校正。这种方法创造了一个从3.0V到4.2V之间精确的斜率，使得电压测量进一步提高精度。可以提高测量精度到±0.005% FS。或者对5V的通道精度到0.00025V。

数据采集
       Maccor系统的通道集成了标准每10ms数据采集(电流、电压、时间)功能，这意味着没有必要如表1那样每隔一段时间进行数据采集，比如每1秒或每1分钟进行数据采集。Maccor系统仅需要在每一个充电/放电循环中，从任意数据点开始到另一个数据点结束就能精确的计算出电容值。
       传统库伦效率测试采用大量数据来测量出电压和测算出电容，这需要一直进行数据采集，即使到达终点电压也不停止采集。通过使用插补软件来估算出越过电压终点的时间。而Maccor系统可以不需要大量的数据和插补软件就能测量出库伦效率值。

温度
      为了实现可重复的测量，必须控制把温度控制在两方面。第一方面是温度的稳定度，测试电芯所在的环境测试室温度应维持在一个恒定温度<±1°C。Maccor的MTC-010和MTC-020，其设备参数超过了这个要求。标定的稳定度在0.8°C，但是实测的稳定度能够达到小于0.1°C。
     第二方面是可控制的环境测试设备，实验室的测试环境通常要保持在20°C ±2°C。控制在这个范围会减少误差，减少温度变化对电子元器件的影响。

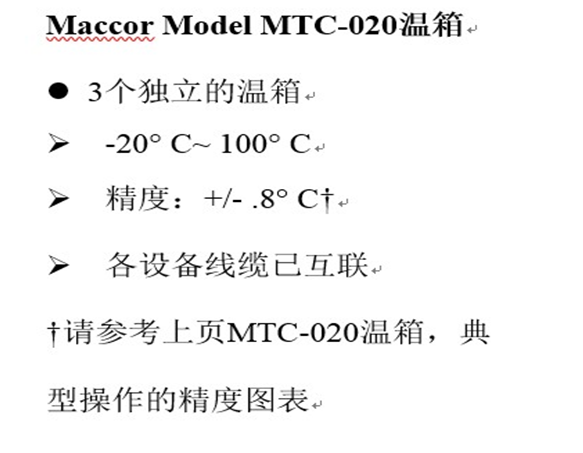

    Maccor的Model 4200测试系统搭配了3个MTC-020温箱
   19英寸机架配置如图所示
