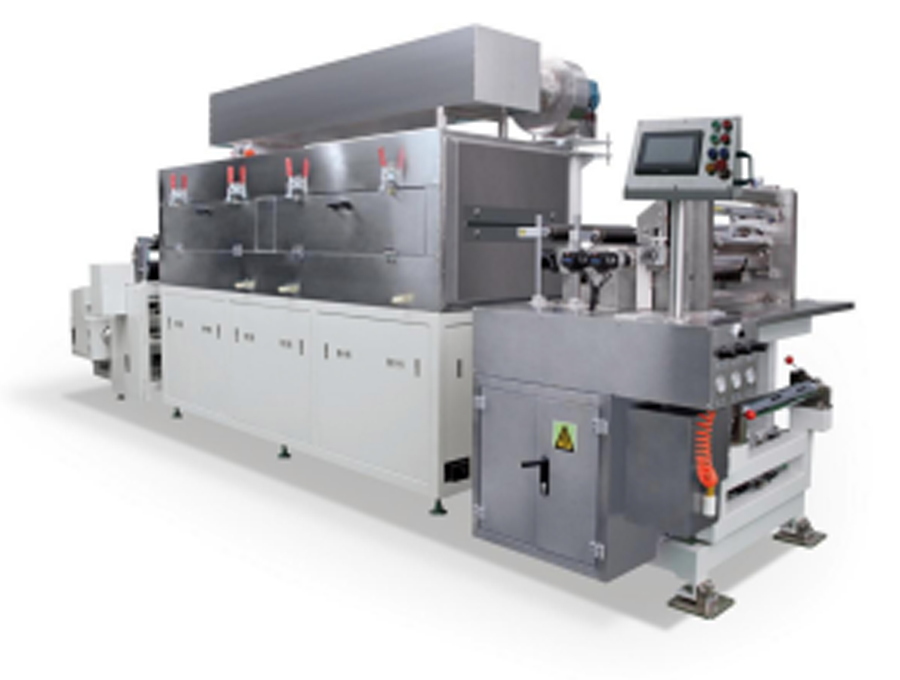

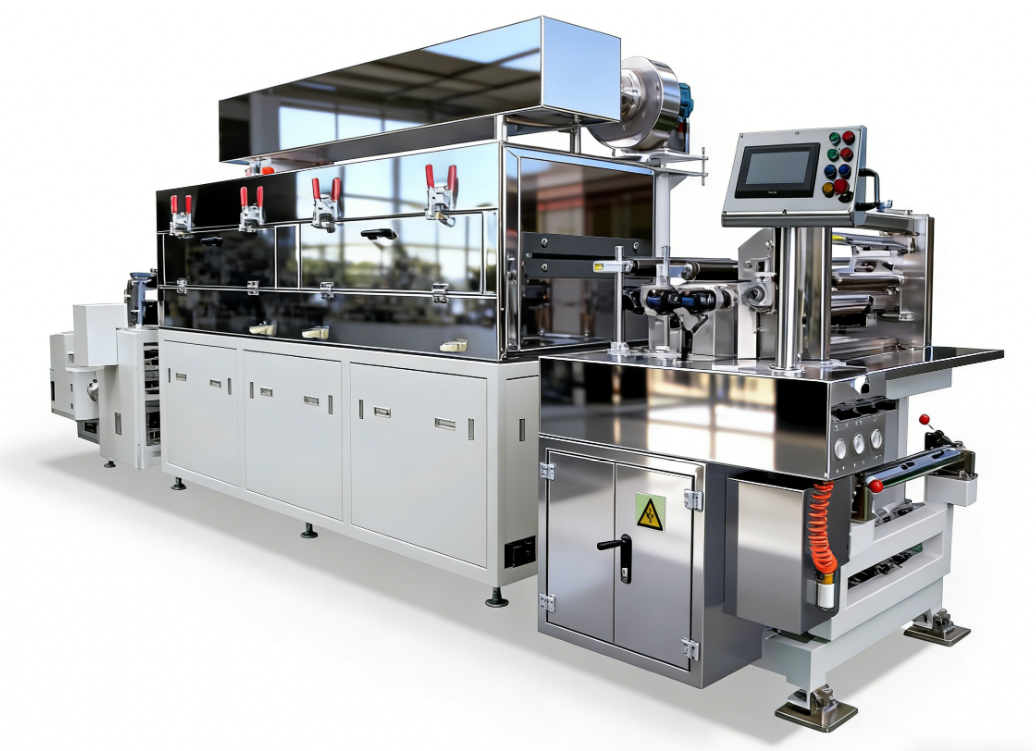

产品特点：
*基材张力控制，走带稳定，配置纠偏装置；
*热风式烘箱，干燥效果优质；
*三辊转移式涂布，有较宽的涂布窗口；
*逗号刮刀计量，配合精密调节机构，获得高涂布精度；
*PLC控制，触摸屏操作，方便易用；
*可选配溶剂回收处理装置
设备技术参数及设备主要配置
（一）设备主要配置：

序号	名称	产地
1	PLC	欧姆龙/松下（日本）
2	触摸屏	台湾威纶
3	中间继电器	德国魏德米勒
4	伺服电机	安川/松下（日本）
5	行星减速机	台湾台达
6	温控器	欧姆龙（日本）
7	全自动纠偏	光电纠偏
8	全自动张力	伺服/张力传感器控制
9	主放(收)料伺服电机	日本松下
10	深沟球轴承（机头）	NSK/NTN
11	涂布辊	电镀硬铬
12	背辊	进口三元乙丙橡胶
13	导向辊	铝合金表面阳极处理


（二）设备功能:

序号	项目	技术参数	备注
1.	适合体系	磷酸铁锂、钴酸锂、锰酸锂、石墨、硅碳以及其它体系电池正、负极片涂布工艺
2.	涂布方式	连续涂布、间歇涂布	转移涂布机
3.	烘箱节数	3节1米烘箱
4.	涂布速度	0~1.5米	视烘干情况而定
5.	运行基材厚度	铝箔（Al）： 8～30um     铜箔(Cu)： 8～30um
6.	辊面设计宽度	330 mm
7.	保证涂布宽度	280mm以内
8.	涂布辊，胶辊	Φ120mm
9.	刮辊	Φ80mm
10.	涂布精度	±3um
11.	双面涂膜重量精度(mg/cm2)	涂布中心值±1.0%
12.	适合浆料黏度	2000~12000 (mPas)
13.	单面涂布干厚度范围	20-200μm
14.	溶剂特性	油性溶剂NMP(s.g=1.033,b.p=204℃)
		水性溶剂H2O/NMP(s.g=1.000,b.p=100℃)
15.	适合固含量范围	20~85%
16.	涂布尺寸精度(mm)	L≤±1、W≤±0.5	L：长度方向 W：宽度方向
17.	正反面对位精度(mm)	L≤±1、W≤±0.5


（三）各部分结构介绍：
1,整体式放卷，机头机构：

序号	项目	技术参数	备注
1.	过辊安装结构	钢架牢固安装
2.	过辊表面处理	金属铝辊表面氧化
3.	张力控制系统	自动控制恒张力，张力范围0~50N,伺服电机控制
4.	纠偏方式	自动EPC控制，行程50mm
5.	上卷料方式	料卷采用3英寸气胀轴气涨轴固定；
		放卷单气胀轴
6.	最大放卷卷径	Ф250mm
7.	气胀轴最大承重	25Kg
8.	放卷气胀轴条数	1条
9	主传动电机	伺服电机
10	过辊表面处理	金属铝辊表面氧化， 圆跳动≤30um
11	刮刀结构	双面逗号刮刀
12	涂辊（钢辊）	表面镀硬铬
13	背辊（胶辊）	表面包进口三元乙丙胶
14	刮刀间歇高度调整	手动调整;
15	单机头位置	烘道前安装、操作


3、烘道

序号	项目	技术参数	备注
1.	烘箱结构	双层独立加热，上下排布
2.	烘箱长度	1米/节 ，共3节，三段控温
3.	材质	SUS304不锈钢
4.	温度控制	分为正常工作温度控制、超温监测报警的保护控制，各段完全独立控制
5.	加温方式	电加热，热风循环结构
6.	单节烘箱加热功率	6KW
7.	烘道内温度	设计Max150℃，单节烘箱内温差≤5℃
8.	吹风方式	上、下吹风，上、下风室共用加热体
9.	风嘴结构	风嘴槽采用专用模具开槽
10.	风机控制	接触器控制
11.	加热控制	固态继电器
12.	风机材质	SUS304不锈钢
13.	溶剂回收系统	可选配

4、收卷机构：功能与放卷一样，如下

序号	项目	技术参数	备注
1.	行进纠偏	出烘道口安装
2.	张力	自动控制恒张力，张力范围0~50N
3.	安装结构方式	钢架牢固安装
4.	收卷气胀轴条数	1条	单臂收卷

5、控制系统：

序号	项目	技术参数	备注
1	主控系统	触摸屏、PLC、模块、伺服系统
2	运行方式	手动、自动、急停；整机前后均能进行操作
3	报警情况	设备出现故障时，触摸屏将显示相应的修正画面
4	记数功能	生产数量/长度
5	头尾厚度修调方式	程序控制钢辊与胶辊速比实现；

6、涂布设备外型尺寸及重量：尺寸L6000*W1200*H1800mm  重量约：2T
（四）设备精度：
1、硬件精度

序号	项目	技术参数	备注
1.	刮刀	圆跳≤±1.5um，Ra0.4, 直线度≤±1.5um
2.	涂辊（钢辊）	圆跳动≤±1 .5um，Ra0.4 直线度≤±1.5um
3.	胶辊	圆跳动≤10um，直线度≤10um
4.	纠偏偏差	±0.5mm


 安装环境要求
       1）机头环境温度25~30℃，其余10~40℃；
2）机头相对湿度正极RH ≤35%、负极RH ≤98%，其余≤98%；
五、 配套设施
1）电源：3相  380V，50HZ, 电压波动范围：+8%～–8%；电源启动总功率30KW；
2）压缩空气：经干燥、过滤和稳压后：出气压力大于5.0kg/cm²；
